0290-51XXM

Leiterplatten-AnschlussblöckeLeiterplatten-Anschlussblöcke

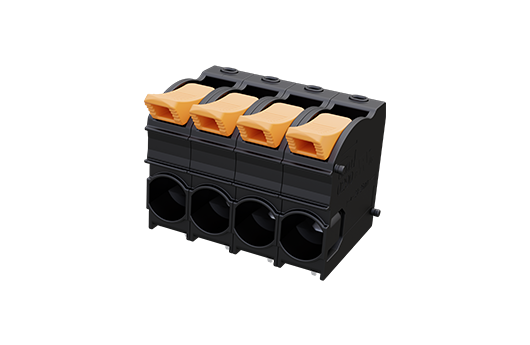

Pitch :15.00, 1000V, 101A

ZubehörPDF Download Produktanfrageliste Hinzufügen

CAD data

Spezifikation
Zulassungen
Zeichnungen
Zubehör

Allgemeine Informationen
- Kurzbeschreibung
- PCB Terminal Blocks, Push-in Design
- Langebezeichnung
- PCB Terminal Blocks, Push-in Design, Pitch :15.00, 1000V, 101A
- Kategorie
- PCB Terminal Blocks
- Pitch (mm)
- 15.00
- Farbe
- Refer to drawing
- Anschlussart
- Push-in Design
- Verriegelungstyp
- With mounting flange
- Lötverfahren
- Wave soldering
- Länge (mm)
- 15.00*P+18
- Breite (mm)
- 49.8
- Höhe (mm)
- 48
- Pin-Abmessungen (StärkexBreite)
- 1.5x1.8
- Lochdurchmesser Leiterplatte (mm)
- 2.8
- Foto Anzahl der Pole
- 01~06P
- Level
- Single level
- Verbindungspunkte
- 1~6
Materialinformation
- Isoliermaterial
- PA
- Grupper der Isoliermaterialien
- I
- Entflammbarkeitsklasse, UL94 konform
- V0
- Isolationswiderstand
- ≥500MΩ at DC 500V
- Leitermaterial
- COPPER ALLOY
- Oberflächenveredelung
- Tin PLATED
Verbindungsdaten nach IEC
- Nennspannung (V)
- 1000
- Nennstrom (A)
- 125
- Nennspannung (II/2) (V)
- 1000
- Nennspannung (III/2) (V)
- 1000
- Nennspannung (III/3) (V)
- 1000
- Bemessungsstossspannung (II/2) (kV)
- 8
- Bemessungsstossspannung (III/2) (kV)
- 8
- Bemessungsstossspannung (III/3) (kV)
- 8
- Leiterquerschnitt Massivleiter min. (mm²)
- 2.5
- Leiterquerschnitt Massivleiter max. (mm²)
- 35
- Leiterquerschnitt Mehrdrahtiger Leiter min. (mm²)
- 2.5
- Leiterquerschnitt Mehrdrahtiger Leiter max. (mm²)
- 25
- Sezione del cavo flessible con min puntalino senza guaina (mm²)
- 2.5
- Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülle (mm²)
- 35
- Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülle (mm²)
- 2.5
- Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülle (mm²)
- 35
- Kreuzschraubenzieher Größe
- 1x5.5
- Anzugsmoment mit Flansch (Nm)
- 0.5
- Montageschiene
- 24~26
Verbindungsdaten nach UL
- Nennspannung (UL/CUL Gruppe B) (V)
- 600
- Nennstrom (UL/CUL Gruppe B) (A)
- 101
- Nennspannung (UL/CUL Gruppe C) (V)
- 600
- Nennstrom (UL/CUL Gruppe C) (A)
- 101
- Nennspannung (UL/CUL Gruppe D) (V)
- 600
- Nennstrom (UL/CUL Grupep D) (A)
- 5
- Min. Leiterquerschnitt Massivleiter (AWG)
- 14
- Max. Leiterquerschnitt Massivleiter (AWG)
- 2
- Max. Leiterquerschnitt Mehrdrahtiger Leiter (mm²)
- 14
- Max. Leiterquerschnitt Mehrdrahtiger Leiter (mm²)
- 2
Umwelt & Sicherheit
- Betriebstemperatur max. (°C)
- 120
- Betriebstemperatur min. (°C)
- -40
UL Zulassungen
- Querschnitssbereich (Gruppe B) (AWG)
- 14~2
- Nennspannung (Gruppe B) (V)
- 600
- Nennstrom (Gruppe B) (A)
- 101
- Querschnitssbereich (Gruppe C) (AWG)
- 14~2
- Nennspannung (Gruppe C) (V)
- 600
- Nennstrom (Gruppe C) (A)
- 10
- Querschnitssbereich (Gruppe D) (AWG)
- 14~2
- Nennspannung (Gruppe D) (V)
- 600
- Nennstrom (Gruppe D) (A)
- 5
CUL Zulassungen
- Querschnitssbereich (Gruppe B) (AWG)
- 14~2
- Nennspannung (Gruppe B) (V)
- 600
- Nennstrom (Gruppe B) (A)
- 101
- Querschnitssbereich (Gruppe C) (AWG)
- 14~2
- Nennspannung (Gruppe C) (V)
- 600
- Nennstrom (Gruppe C) (A)
- 101
- Querschnitssbereich (Gruppe D) (AWG)
- 14~2
- Nennspannung (Gruppe D) (V)
- 600
- Nennstrom (Gruppe D) (A)
- 5
