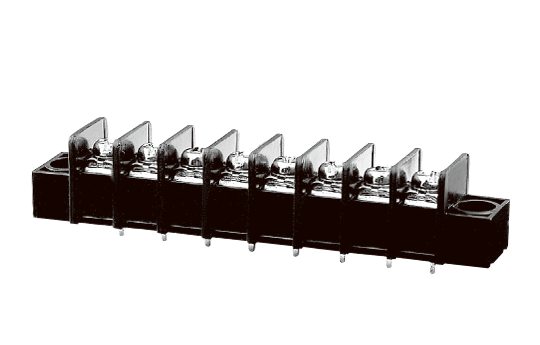

The photo demonstrate a 8 pole product

The photo demonstrate a 8 pole product

The photo demonstrate a 8 pole product

DT-25-A01W-XX

Barriere-AnschlussblöckeEinreihig

Pitch: 7.62mm, M3, 300V, 15A

ZubehörPDF Download Produktanfrageliste Hinzufügen

CAD data

Spezifikation
Zulassungen
Zeichnungen
Zubehör

Allgemeine Informationen
- Kurzbeschreibung
- Barrier terminal blocks, Screw connection
- Langebezeichnung
- Barrier terminal blocks, screw connection, Pitch : 7.62mm, M3, 300V, 15A
- Kategorie
- Single Row
- Pitch (mm)
- 7.62
- Farbe
- Black (default)
- Anschlussart
- Screw connection
- Verriegelungstyp
- With mounting flange
- Lötverfahren
- Wave Soldering
- Länge (mm)
- 7.62*（P-1)+22.86
- Breite (mm)
- 13.70
- Höhe (mm)
- 14.70
- Pin-Abmessungen (StärkexBreite)
- 0.8x1.2
- Lochdurchmesser Leiterplatte (mm)
- 1.8~2.0
- Foto Anzahl der Pole
- 02P~31P
- Level
- Single Row
Materialinformation
- Isoliermaterial
- PA
- Grupper der Isoliermaterialien
- I
- Entflammbarkeitsklasse, UL94 konform
- V0
- Isolationswiderstand
- ≥500MΩ at DC 500V
- Leitermaterial
- COPPER ALLOY
- Oberflächenveredelung
- Tin PLATED
Verbindungsdaten nach IEC
- Nennspannung (V)
- 320
- Nennstrom (A)
- 17.5
- Nennspannung (II/2) (V)
- 630
- Nennspannung (III/2) (V)
- 320
- Nennspannung (III/3) (V)
- 320
- Bemessungsstossspannung (II/2) (kV)
- 4
- Bemessungsstossspannung (III/2) (kV)
- 4
- Bemessungsstossspannung (III/3) (kV)
- 4
- Leiterquerschnitt Massivleiter min. (mm²)
- 0.34
- Leiterquerschnitt Massivleiter max. (mm²)
- 1.5
- Leiterquerschnitt Mehrdrahtiger Leiter min. (mm²)
- 0.34
- Leiterquerschnitt Mehrdrahtiger Leiter max. (mm²)
- 1.5
- Doppelter Leiter mit gleichem Querschnitt, Massiv, max (mm²)
- 1
- Doppelter Leiter mit gleichem Querschnitt, Mehrdrahtig, max (mm²)
- 1
- Schraubgewinde
- M3
- Schlitzschraubenzieher Größe
- 0.8x4.0
- Kreuzschraubenzieher Größe
- PH2
- Nenndrehmoment (Nm)
- 1.4
- Min. empfohlenes Anzugsmoment (Nm)
- 0.5
- Max. empfohlenes Anzugsmoment (Nm)
- 1.4
- Montageschiene
- 6~7
Verbindungsdaten nach UL
- Nennspannung (UL/CUL Gruppe B) (V)
- 300
- Nennstrom (UL/CUL Gruppe B) (A)
- 15
- Nennspannung (UL/CUL Gruppe C) (V)
- 150
- Nennstrom (UL/CUL Gruppe C) (A)
- 15
- Nennspannung (UL/CUL Gruppe D) (V)
- 300
- Nennstrom (UL/CUL Grupep D) (A)
- 10
- Min. Leiterquerschnitt Massivleiter (AWG)
- 22
- Max. Leiterquerschnitt Massivleiter (AWG)
- 14
- Max. Leiterquerschnitt Mehrdrahtiger Leiter (mm²)
- 22
- Max. Leiterquerschnitt Mehrdrahtiger Leiter (mm²)
- 14
Umwelt & Sicherheit
- Schutz des Handrückens
- YES
- Betriebstemperatur max. (°C)
- 120
- Betriebstemperatur min. (°C)
- -40
UL Zulassungen
- Querschnitssbereich (Gruppe B) (AWG)
- 22~14
- Nennspannung (Gruppe B) (V)
- 300
- Nennstrom (Gruppe B) (A)
- 15
- Querschnitssbereich (Gruppe C) (AWG)
- 22~14
- Nennspannung (Gruppe C) (V)
- 150
- Nennstrom (Gruppe C) (A)
- 15
- Querschnitssbereich (Gruppe D) (AWG)
- 22~14
- Nennspannung (Gruppe D) (V)
- 300
- Nennstrom (Gruppe D) (A)
- 10
CUL Zulassungen
- Querschnitssbereich (Gruppe B) (AWG)
- 22~14
- Nennspannung (Gruppe B) (V)
- 300
- Nennstrom (Gruppe B) (A)
- 15
- Querschnitssbereich (Gruppe C) (AWG)
- 22~14
- Nennspannung (Gruppe C) (V)
- 150
- Nennstrom (Gruppe C) (A)
- 15
- Querschnitssbereich (Gruppe D) (AWG)
- 22~14
- Nennspannung (Gruppe D) (V)
- 300
- Nennstrom (Gruppe D) (A)
- 10
CSA Zulassungen
- Querschnitssbereich (AWG)
- 22~16
- Nennspannung (V)
- 300
- Nennstrom (A)
- 10

DS-201
Insertion bridge
For pitch is 7.62mm of barrier terminal blocks.
Material is brass.
Rated current 15A.

Add

The web catalog is for reference only. Dinkle remains the right of product modification and engineering change of the design. The final product is made according to engineering drawing.
