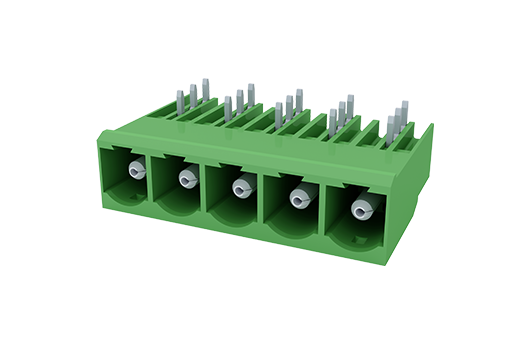

The photo demonstrate a 5 pole product


The photo demonstrate a 5 pole product


The photo demonstrate a 5 pole product

ECH116L-XXP

Leiterplatten-AnschlussblöckeLeiterplatten-Anschlussbuchse

Pitch : 10.16mm, 300V, 51A

ZubehörPDF Download Produktanfrageliste Hinzufügen

CAD data

  • Allgemeine Informationen
    • Kurzbeschreibung
    • PCB Connector – Socket, Wave soldering
    • Langebezeichnung
    • PCB Connector – Socket, Wave soldering, Pitch:10.16mm, 300V, 51A
    • Kategorie
    • PCB Connector – Socket
    • Pitch (mm)
    • 10.16
    • Farbe
    • Green (default)
    • Verriegelungstyp
    • Without
    • Lötverfahren
    • Wave soldering

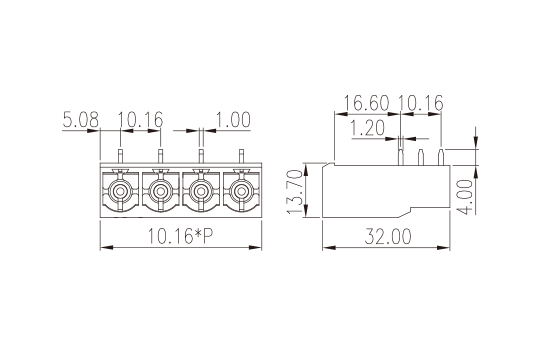

    • Länge (mm)
    • 10.16*(P-1)+10.16
    • Breite (mm)
    • 32
    • Höhe (mm)
    • 13.7
    • Pin-Abmessungen (StärkexBreite)
    • 1.0x1.2

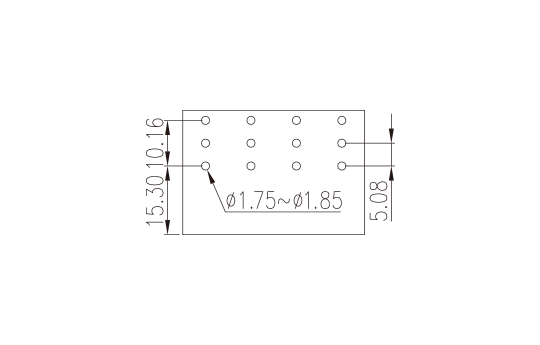

    • Lochdurchmesser Leiterplatte (mm)
    • 1.75~1.85
    • Foto Anzahl der Pole
    • 02P~10P
    • Level
    • Single level
  • Materialinformation
    • Isoliermaterial
    • PA
    • Grupper der Isoliermaterialien
    • I
    • Entflammbarkeitsklasse, UL94 konform
    • V0
    • Isolationswiderstand
    • ≥500MΩ at DC 500V
    • Leitermaterial
    • COPPER ALLOY
    • Oberflächenveredelung
    • Ag PLATED
  • Verbindungsdaten nach IEC
    • Nennspannung (V)
    • 1000
    • Nennstrom (A)
    • 76
    • Nennspannung (II/2) (V)
    • 1000
    • Nennspannung (III/2) (V)
    • 1000
    • Nennspannung (III/3) (V)
    • 630
    • Bemessungsstossspannung (II/2) (kV)
    • 8
    • Bemessungsstossspannung (III/2) (kV)
    • 8
    • Bemessungsstossspannung (III/3) (kV)
    • 8
  • Verbindungsdaten nach UL
    • Nennspannung (UL/CUL Gruppe B) (V)
    • 300
    • Nennstrom (UL/CUL Gruppe B) (A)
    • 51
    • Nennspannung (UL/CUL Gruppe D) (V)
    • 600
    • Nennstrom (UL/CUL Grupep D) (A)
    • 5
  • Umwelt & Sicherheit
    • Fingerschutz
    • YES
    • Betriebstemperatur max. (°C)
    • 120
    • Betriebstemperatur min. (°C)
    • -40
  • UL Zulassungen
    • Nennspannung (Gruppe B) (V)
    • 300
    • Nennstrom (Gruppe B) (A)
    • 5
    • Nennspannung (Gruppe D) (V)
    • 600
    • Nennstrom (Gruppe D) (A)
    • 5
  • CUL Zulassungen
    • Nennspannung (Gruppe B) (V)
    • 300
    • Nennstrom (Gruppe B) (A)
    • 5
    • Nennspannung (Gruppe D) (V)
    • 600
    • Nennstrom (Gruppe D) (A)
    • 5
  • VDE Zulassungen
    • Nennspannung (V)
    • 1000
    • Nennstrom (A)
    • 76

  • ECHK2

    Keycode

    For EC116 Series, EC762 Series, ECH116 Series, ECH762 Series.
    Orange color.
    Using UL94-V0 class of insulation material.
