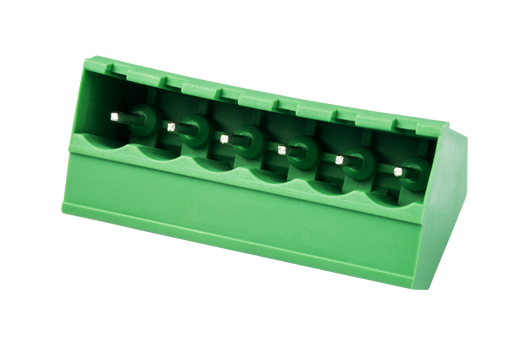

The photo demonstrate a 6 pole product


The photo demonstrate a 6 pole product


The photo demonstrate a 6 pole product

2EHDAC-XXP

PCB 단자대PCB 커넥터-소켓

Pitch : 5.08 mm, 300V, 15A

액세서리PDF 다운로드 문의 추가

CAD data

  • 일반정보
    • 일반정보
    • PCB Connector – Socket, Wave soldering
    • 구체적 설명
    • PCB Connector – Socket, Wave soldering, Pitch:5.08mm, 300V, 15A
    • 카테고리
    • PCB Connector – Socket
    • 핀간격 (mm)
    • 5.08
    • 색상
    • Green (default)
    • 락킹타입
    • Without
    • 솔더링 방식
    • Wave soldering
    • 길이 (mm)
    • 5.08*(P-1)+6.28
    • 너비 (mm)
    • 16.5
    • 높이 (mm)
    • 14.8
    • 핀 치수(두께x너비) (mm)
    • 1.0x1.0
    • PCB 홀 직경 (mm)
    • 1.6
    • 폴수(핀수)
    • 02P~24P
    • 단수
    • Single level
  • 원자재 정보
    • 절연자재
    • PA
    • 절연자재 그룹
    • I
    • UL 94에 따른 난연등급
    • V0
    • 절연저항
    • ≥500MΩ at DC 500V
    • 전도체 원자재
    • COPPER ALLOY
    • 도체표면 도금처리
    • Tin PLATED
  • 커넥션정보-IEC
    • 정격전압(V)
    • 630
    • 정격전류(A)
    • 18
    • 정격전압 (II/2)(V)
    • 630
    • 정격전압 (III/2)(V)
    • 320
    • 정격전압 (III/3)(V)
    • 320
    • 정격충격전압 (II/2)(KV)
    • 4
    • 정격충격전압 (III/2)(KV)
    • 4
    • 정격충격전압 (III/3)(KV)
    • 4
  • 커넥션 데이타-UL
    • 정격전압(UL/CUL Group B)(V)
    • 300
    • 정격전류(UL/CUL Group B)(A)
    • 15
    • 정격전압(UL/CUL Group D)(V)
    • 300
    • 정격전류(UL/CUL Group D)(A)
    • 10
  • 사용환경&안전
    • 손가락 보호 (YES or NO)
    • YES
    • 최고 동작온도
    • 120
    • 최저 동작온도
    • -40
  • UL인증
    • 정격전압 (Group B)(V)
    • 300
    • 정격전류 (Group B)(A)
    • 15
    • 정격전압 (Group D)(V)
    • 300
    • 정격전류(Group D)(A)
    • 10
  • CUL인증
    • 정격전압 (Group B)(V)
    • 300
    • 정격전류 (Group B)(A)
    • 15
    • 정격전압 (Group D)(V)
    • 300
    • 정격전류(Group D)(A)
    • 10
  • VDE인증
    • 정격전압 (V)
    • 630
    • 정격전류(A)
    • 18

  • EHDK1

    Keycode

    For EHD series.
    Orange color.
    Using UL94-V0 class of insulation material.
  • 추가
    •

The web catalog is for reference only. Dinkle remains the right of product modification and engineering change of the design. The final product is made according to engineering drawing.
