DPH1.5

DIN 레일 단자대푸시인 단자대

300V, 10A, Beige (default)

액세서리PDF 다운로드 문의 추가

CAD data

  • 일반정보
    • 일반정보

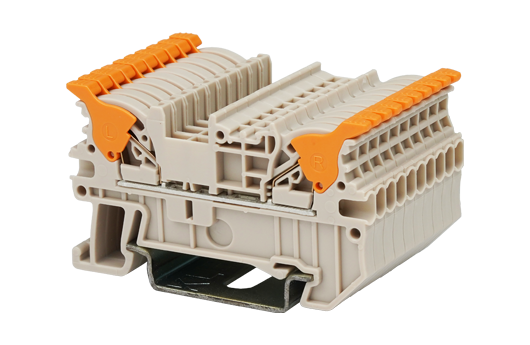

    • Single level Feed-Through Terminal Block, Push-in Design
    • 구체적 설명
    • Single level Feed-Through Terminal Block, Push-in Design, Width : 3.50mm, 300V, 10A
    • 카테고리
    • Single level Feed Through Terminal Block
    • 색상
    • Beige (default)
    • 커넥션방식
    • Push-in Design
    • 락킹타입
    • Rail Mounting
    • 길이 (mm)
    • 55.5
    • 너비 (mm)
    • 3.5
    • 높이 (mm)
    • 32.7/ 34.15(TS-35N)/ 41.65(TS-35/15N）
    • 단수
    • Single level
    • 커넥션 개수
    • 2
  • 원자재 정보
    • 절연자재
    • PA
    • 절연자재 그룹
    • I
    • UL 94에 따른 난연등급
    • V0
    • 절연저항
    • ≧500MΩ at DC 500V
  • 커넥션정보-IEC
    • 정격전압(V)
    • 500
    • 정격전류(A)
    • 17.5
    • 정격전압 (III/3)(V)
    • 500
    • 정격충격전압 (III/3)(KV)
    • 6
    • 최소 단선 사이즈 (mm²)
    • 0.14
    • 최대 단선 사이즈 (mm²)
    • 1.5
    • 최소 연선 사이즈 (mm²)
    • 0.14
    • 최대 연선 사이즈 (mm²)
    • 1.5
    • 최소 연선 사이즈, 페룰 있음, 플라스틱 슬리브 없음 (mm²)
    • 0.25
    • 최대 연선 사이즈, 페룰 있음, 플라스틱 슬리브 없음 (mm²)
    • 1.5
    • 최소 연선 사이즈, 페룰 있음, 플라스틱 슬리브 있음 (mm²)
    • 0.25
    • 최대 연선 사이즈, 페룰 있음, 플라스틱 슬리브 있음 (mm²)
    • 0.75
    • 일자 스크류드라이버사이즈 (Blade thickness x Width)(mm)
    • 0.4x2.5
    • 피복 길이
    • 8
    • 마운팅 레일
    • TS-35N、TS-35/15N
    • 앤드커버 필요함
    • YES
    • 그라운딩 커넥션
    • NO
  • 커넥션 데이타-UL
    • 정격전압(UL/CUL Group B)(V)
    • 300
    • 정격전류(UL/CUL Group B)(A)
    • 15
    • 정격전압(UL/CUL Group C)(V)
    • 300
    • 정격전류(UL/CUL Group C)(A)
    • 15
    • UL/CUL 규격에 따른 최소단선 AWG
    • 26
    • UL/CUL 규격에 따른 최대단선 AWG
    • 14
    • UL/CUL 규격에 따른 최소연선 AWG
    • 26
    • UL/CUL 규격에 따른 최대연선 AWG
    • 14
  • 사용환경&안전
    • 손뒷면 보호 (YES or NO)
    • YES
    • 손가락 보호 (YES or NO)
    • YES
    • 최고 동작온도
    • 120
    • 최저 동작온도
    • -40
  • UL인증
    • 정격전선(Group B)(AWG)
    • 26~14
    • 정격전압 (Group B)(V)
    • 300
    • 정격전류 (Group B)(A)
    • 15
    • 정격전선(Group C)(AWG)
    • 26~14
    • 정격전압(Group C)(V)
    • 300
    • 정격전류 (Group C)(A)
    • 15
    • 정격전선(Group D)(AWG)
    • 26~14
    • 정격전압 (Group D)(V)
    • 300
    • 정격전류(Group D)(A)
    • 10
  • CUL인증
    • 정격전선 (Group B)(AWG)
    • 26~14
    • 정격전압 (Group B)(V)
    • 300
    • 정격전류 (Group B)(A)
    • 15
    • 정격전선 (Group C)(AWG)
    • 26~14
    • 정격전압(Group C)(V)
    • 300
    • 정격전류 (Group C)(A)
    • 15
    • 정격전선(Group D)(AWG)
    • 26~14
    • 정격전압 (Group D)(V)
    • 300
    • 정격전류(Group D)(A)
    • 10

  • MKG-001

    Label

    For SS2N, SS6N, SS7N, DP Series, AK Series.
    Using UL94-V0 class of insulation material.
  • 추가
    •

  • MKG-002

    Label

    For SS2N, SS6N, SS7N, DP Series, AK Series.
    Using UL94-V0 class of insulation material.
  • 추가
    •

  • TM41LW

    Marking Label

    For
    BEST APPLICATION：
    DP1.5N, DP1.5N-PE, DP1.5N-TN, DP1.5N-TN-PE, DP1.5N-TR, DP1.5N-TR-PE, DPH1.5, DPH1.5-PE, DPP1.5N, DPP1.5N-PV, DPP1.5N-L2PE, DPP1.5N-PE, DPH1.5SG

    AVAILABLE APPLICATION：
    AK1.5, AK1.5-PE, AK1.5-TN, AK1.5-TN-PE, AK1.5-TR, AK1.5-TR-PE, AKK1.5

    White color.
    Using UL94-V0 class of insulation material.
  • 추가
    •

  • 0208-E004

    Spacer

    For DP1.5N Series, DPP1.5N Series
    Red color.
    Using UL94-V0 class of insulation material.
  • 추가
    •

  • 0208-T004

    Test Plug

    For DP1.5N Series, DPP1.5N Series
    Red color.
    Using UL94-V0 class of insulation material.
  • 추가
    •

  • TM-R100

    Continuous Flat Marking Labels

  • 추가
    •

  • TM-R200

    Continuous Flat Marking Labels

  • 추가
    •

  • DSD03-1.5XX

    Plug-in bridge

    For DP1.5N, DP1.5N-TN, DP1.5N-TR, DP1.5N-PE, DP1.5N-TN-PE, DP1.5N-TR-PE, DPH1.5, DPH1.5-PE, DPH1.5SG, DPP1.5N Series, DPD10-P001, DKD35-P002
    Red color.
    Using UL94-V0 class of insulation material.
  • 추가
    •

  • TM46LW

    Marking Label

    For
    BEST APPLICATION：
    DP1.5N, DP1.5N-PE, DP1.5N-TN, DP1.5N-TN-PE, DP1.5N-TR, DP1.5N-TR-PE, DPH1.5, DPH1.5-PE

    AVAILABLE APPLICATION：
    AK1.5, AK1.5-PE, AK1.5-TN, AK1.5-TN-PE, AK1.5-TR, AK1.5-TR-PE

    White color.
    Using UL94-V0 class of insulation material.
  • 추가
    •

  • AKSPS-001

    Partition Plate

    For DP1.5N, DP2.5N, DP4N, DP1.5N-PE, DP2.5N-PE, DP4N-PE, DPH1.5, DPH1.5-PE, DPH2.5, DPH2.5-PE, DPH2.5-DP, DPH2.5-DP-PE, AK1.5, AK2.5, AK4
    Beige color.
    Using UL94-V0 class of insulation material.
  • 추가
    •

The web catalog is for reference only. Dinkle remains the right of product modification and engineering change of the design. The final product is made according to engineering drawing.
