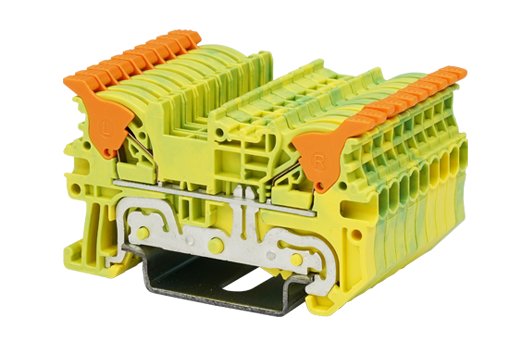

DPH1.5-PE

DIN 레일 단자대푸시인 단자대

300V, Yellow-Green (default)

액세서리PDF 다운로드 문의 추가

CAD data

제품 사양
인증
치수 도면
액세서리

일반정보
- 일반정보
- Grounding Terminal Block, Push-in Design
- 구체적 설명
- Grounding Terminal Block, Push-in Design, Width : 3.50mm, 300V
- 카테고리
- Grounding Terminal Block
- 색상
- Yellow-Green (default)
- 커넥션방식
- Push-in Design
- 락킹타입
- Rail Mounting
- 길이 (mm)
- 55.5
- 너비 (mm)
- 3.5
- 높이 (mm)
- 32.7/ 34.15(TS-35N)/ 41.65(TS-35/15N）
- 단수
- Single level
- 커넥션 개수
- 2
원자재 정보
- 절연자재
- PA
- 절연자재 그룹
- I
- UL 94에 따른 난연등급
- V0
- 절연저항
- ≧500MΩ at DC 500V
커넥션정보-IEC
- 정격전압(V)
- 500
- 정격전압 (III/3)(V)
- 500
- 정격충격전압 (III/3)(KV)
- 6
- 최소 단선 사이즈 (mm²)
- 0.14
- 최대 단선 사이즈 (mm²)
- 1.5
- 최소 연선 사이즈 (mm²)
- 0.14
- 최대 연선 사이즈 (mm²)
- 1.5
- 최소 연선 사이즈, 페룰 있음, 플라스틱 슬리브 없음 (mm²)
- 0.25
- 최대 연선 사이즈, 페룰 있음, 플라스틱 슬리브 없음 (mm²)
- 1.5
- 최소 연선 사이즈, 페룰 있음, 플라스틱 슬리브 있음 (mm²)
- 0.25
- 최대 연선 사이즈, 페룰 있음, 플라스틱 슬리브 있음 (mm²)
- 0.75
- 일자 스크류드라이버사이즈 (Blade thickness x Width)(mm)
- 0.4x2.5
- 피복 길이
- 8
- 마운팅 레일
- TS-35N、TS-35/15N
- 앤드커버 필요함
- YES
- 그라운딩 커넥션
- YES
커넥션 데이타-UL
- 정격전압(UL/CUL Group B)(V)
- 300
- 정격전압(UL/CUL Group C)(V)
- 300
- 정격전압(UL/CUL Group D)(V)
- 300
- UL/CUL 규격에 따른 최소단선 AWG
- 26
- UL/CUL 규격에 따른 최대단선 AWG
- 14
- UL/CUL 규격에 따른 최소연선 AWG
- 26
- UL/CUL 규격에 따른 최대연선 AWG
- 14
사용환경&안전
- 손뒷면 보호 (YES or NO)
- YES
- 손가락 보호 (YES or NO)
- YES
- 최고 동작온도
- 120
- 최저 동작온도
- -40
UL인증
- 정격전선(Group B)(AWG)
- 26~14
- 정격전압 (Group B)(V)
- 300
- 정격전선(Group C)(AWG)
- 26~14
- 정격전압(Group C)(V)
- 300
- 정격전선(Group D)(AWG)
- 26~14
- 정격전압 (Group D)(V)
- 300
CUL인증
- 정격전선 (Group B)(AWG)
- 26~14
- 정격전압 (Group B)(V)
- 300
- 정격전선 (Group C)(AWG)
- 26~14
- 정격전압(Group C)(V)
- 300
- 정격전선(Group D)(AWG)
- 26~14
- 정격전압 (Group D)(V)
- 300

TM41LW
Marking Label
For
BEST APPLICATION：
DP1.5N, DP1.5N-PE, DP1.5N-TN, DP1.5N-TN-PE, DP1.5N-TR, DP1.5N-TR-PE, DPH1.5, DPH1.5-PE, DPP1.5N, DPP1.5N-PV, DPP1.5N-L2PE, DPP1.5N-PE, DPH1.5SG

AVAILABLE APPLICATION：
AK1.5, AK1.5-PE, AK1.5-TN, AK1.5-TN-PE, AK1.5-TR, AK1.5-TR-PE, AKK1.5

White color.
Using UL94-V0 class of insulation material.

추가

TM-R100
Continuous Flat Marking Labels

추가

TM-R200
Continuous Flat Marking Labels

추가

DSD03-1.5XX
Plug-in bridge
For DP1.5N, DP1.5N-TN, DP1.5N-TR, DP1.5N-PE, DP1.5N-TN-PE, DP1.5N-TR-PE, DPH1.5, DPH1.5-PE, DPH1.5SG, DPP1.5N Series, DPD10-P001, DKD35-P002
Red color.
Using UL94-V0 class of insulation material.

추가

TM46LW
Marking Label
For
BEST APPLICATION：
DP1.5N, DP1.5N-PE, DP1.5N-TN, DP1.5N-TN-PE, DP1.5N-TR, DP1.5N-TR-PE, DPH1.5, DPH1.5-PE

AVAILABLE APPLICATION：
AK1.5, AK1.5-PE, AK1.5-TN, AK1.5-TN-PE, AK1.5-TR, AK1.5-TR-PE

White color.
Using UL94-V0 class of insulation material.

추가

The web catalog is for reference only. Dinkle remains the right of product modification and engineering change of the design. The final product is made according to engineering drawing.
