DPH2.5

DIN 레일 단자대푸시인 단자대

600V, 20A, Beige (default)

액세서리PDF 다운로드 문의 추가

CAD data

제품 사양
인증
치수 도면
액세서리

일반정보
- 일반정보

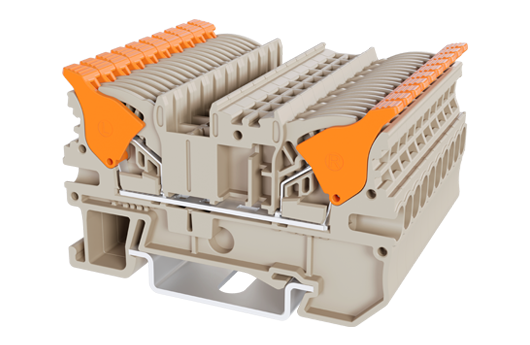

- Single level Feed-Through Terminal Block, Push-in Design
- 구체적 설명
- Single level Feed-Through Terminal Block, Push-in Design, Width : 5.10mm, 600V, 20A
- 카테고리
- Single level Feed Through Terminal Block
- 색상
- Beige (default)
- 커넥션방식
- Push-in Design
- 락킹타입
- Rail Mounting
- 길이 (mm)
- 61
- 너비 (mm)
- 5.1
- 높이 (mm)
- 37.4/ 38.9（TS-35N）/46.4（TS-35/15N）
- 단수
- Single level
- 커넥션 개수
- 2
원자재 정보
- 절연자재
- PA
- 절연자재 그룹
- I
- UL 94에 따른 난연등급
- V0
- 절연저항
- ≧500MΩ at DC 500V
커넥션정보-IEC
- 정격전압(V)
- 800
- 정격전류(A)
- 24
- 정격전압 (III/3)(V)
- 800
- 정격충격전압 (III/3)(KV)
- 8
- 최소 단선 사이즈 (mm²)
- 0.14
- 최대 단선 사이즈 (mm²)
- 4
- 최소 연선 사이즈 (mm²)
- 0.14
- 최대 연선 사이즈 (mm²)
- 2.5
- 최소 연선 사이즈, 페룰 있음, 플라스틱 슬리브 없음 (mm²)
- 0.25
- 최대 연선 사이즈, 페룰 있음, 플라스틱 슬리브 없음 (mm²)
- 2.5
- 최소 연선 사이즈, 페룰 있음, 플라스틱 슬리브 있음 (mm²)
- 0.25
- 최대 연선 사이즈, 페룰 있음, 플라스틱 슬리브 있음 (mm²)
- 2.5
- 동일 케이블 사이즈의 2개 최소 연선, 트윈 페룰 있음, 플라스틱 슬리브 있음 (mm²)
- 0.5
- 동일 케이블 사이즈의 2개 최대 연선, 트윈 페룰 있음, 플라스틱 슬리브 있음 (mm²)
- 0.5
- 일자 스크류드라이버사이즈 (Blade thickness x Width)(mm)
- 0.6x3.5
- 피복 길이
- 10~11
- 마운팅 레일
- TS-35N、TS-35/15N
- 앤드커버 필요함
- YES
- 그라운딩 커넥션
- NO
커넥션 데이타-UL
- 정격전압(UL/CUL Group B)(V)
- 600
- 정격전류(UL/CUL Group B)(A)
- 20
- 정격전압(UL/CUL Group C)(V)
- 600
- 정격전류(UL/CUL Group C)(A)
- 20
- 정격전류(UL/CUL Group D)(A)
- 600
- 정격전압(UL/CUL Group E)(V)
- 5
- UL/CUL 규격에 따른 최소단선 AWG
- 26
- UL/CUL 규격에 따른 최대단선 AWG
- 12
- UL/CUL 규격에 따른 최소연선 AWG
- 26
- UL/CUL 규격에 따른 최대연선 AWG
- 12
사용환경&안전
- 손뒷면 보호 (YES or NO)
- YES
- 손가락 보호 (YES or NO)
- YES
- 최고 동작온도
- 120
- 최저 동작온도
- -40
UL인증
- 정격전선(Group B)(AWG)
- 26~12
- 정격전압 (Group B)(V)
- 600
- 정격전류 (Group B)(A)
- 20
- 정격전선(Group C)(AWG)
- 26~12
- 정격전압(Group C)(V)
- 600
- 정격전류 (Group C)(A)
- 20
- 정격전선(Group D)(AWG)
- 26~12
- 정격전압 (Group D)(V)
- 600
- 정격전류(Group D)(A)
- 5
CUL인증
- 정격전선 (Group B)(AWG)
- 26~12
- 정격전압 (Group B)(V)
- 600
- 정격전류 (Group B)(A)
- 20
- 정격전선 (Group C)(AWG)
- 26~12
- 정격전압(Group C)(V)
- 600
- 정격전류 (Group C)(A)
- 20
- 정격전선(Group D)(AWG)
- 26~12
- 정격전압 (Group D)(V)
- 600
- 정격전류(Group D)(A)
- 5

DSD01-2.5XXN
Plug-in bridge
For DP2.5N Series, DPP2.5N Series, DP2.5N-3L Series, DP2.5SG Series, DPES2.5, DPES2.5-PE,
DKD10-P001, DPHD10-P001, DPD16-P001, DPD10-P001, DPH2.5 Series,
DPPES2.5, DPPES2.5-PE,
AK2.5 Series, AKK2.5, AKK2.5-D01, AKK2.5-D02, AKK2.5-D03, AKK2.5-D04, AKK2.5-PV
Red color.
Using UL94-V0 class of insulation material.

추가

TM42LW
Marking Label
For
BEST APPLICATION：
DP2.5N Series, DP2.5N-3L-SPE, DPH2.5 Series, AK2.5 Series, DKES1.5N2, DKES1.5N3, DPP2.5N Series, DP2.5N-3L, DP2.5N-3L-PV, DP2.5N-3L-L3PE, DP2.5N-3L-PE, DPH1.5SGU, DK2.5S, DK1.5SG Series, PM2.5N-XXP, PM2.5WN-XXP, PMM2.5WN-XXP, AKK2.5, AKK2.5-PV, AKK2.5-PE, AKK2.5-D Series, DK2.5L-3L, DK2.5P

AVAILABLE APPLICATION：
DPES2.5, DPES2.5-PE, DP2.5PG, DP2.5SG Series, DPPES2.5, DPPES2.5-PE

White color.
Using UL94-V0 class of insulation material.

추가

TM47LW
Marking Label
For
BEST APPLICATION：
DP2.5N Series, DP2.5N-3L-SPE, DPH2.5 Series, AK2.5 Series, DKES1.5N2, DKES1.5N3, DK2.5N Series, DKK2.5N Series, DK2.5N-3L Series

AVAILABLE APPLICATION：
DKES1.5, DK2.5-PE

White color.
Using UL94-V0 class of insulation material.

추가

MKG-003
Label
For SS2N, SS6N, SS7N, DP Series, AK Series.
Using UL94-V0 class of insulation material.

추가

MKG-004
Label
For SS2N, SS6N, SS7N, DP Series, AK Series.
Using UL94-V0 class of insulation material.

추가

0208-E001
Spacer
For DPH2.5 Series, DP2.5N Series, DPP2.5N Series, DPD10-P001, DKD10-P001, DPHD10-P001, DPD16-P001, DP2.5SG, DP2.5SG-L24*, DP2.5SGT, DP2.5SGT-L24*,
DP2.5SG, DP2.5SG-L24*, DP2.5SGR, DP2.5SGR-L24*, DP2.5SGRT, DP2.5SGRT-L24*, DPES2.5, DPPES2.5, DPES2.5-PE, DPPES2.5-PE, DP2.5N-T, AK2.5 Series
Red color.
Using UL94-V0 class of insulation material.

추가

0208-T001
Test Plug
For
DPH2.5 Series, DP2.5N Series, DPP2.5N Series, DPD10-P001, DKD10-P001, DPHD10-P001, DPD16-P001, DP2.5SG, DP2.5SG-L24*, DP2.5SGT, DP2.5SGT-L24*, DP2.5SG, DP2.5SG-L24*, DP2.5SGR, DP2.5SGR-L24*, DP2.5SGRT, DP2.5SGRT-L24*, DPES2.5, DPPES2.5, DPES2.5-PE, DPPES2.5-PE, DP2.5N-T, AK2.5 Series

Red color.
Using UL94-V0 class of insulation material.

추가

TM-R100
Continuous Flat Marking Labels

추가

TM-R200
Continuous Flat Marking Labels

추가

DSD06-2.5XXXT
Plug-in bridge
For DP2.5N Series, DPP2.5N Series, DP2.5N-3L Series, DP2.5SG Series, DPES2.5 Series,
DPD10-P001, DKD10-P001, DPHD10-P001, DPD16-P001, DPH2.5 Series,
AK2.5 Series, AKK2.5 Series, DPPES2.5, DK2.5L-3L
Red color.
Using UL94-V0 class of insulation material.

추가

AKSPS-001
Partition Plate
For DP1.5N, DP2.5N, DP4N, DP1.5N-PE, DP2.5N-PE, DP4N-PE, DPH1.5, DPH1.5-PE, DPH2.5, DPH2.5-PE, DPH2.5-DP, DPH2.5-DP-PE, AK1.5, AK2.5, AK4
Beige color.
Using UL94-V0 class of insulation material.

추가
