DP6N-TR

Blocos Terminais Para Calha DINLigação de encaixe

600V, 40A, Beige (default)

AcessóriosPDF Transferências Inquérito Adicionar

CAD data

Specification
Aprovações
Desenhos
Acessórios

Informação geral
- Pequena descrição
- Single level Feed-Through Terminal Block, Push-in Design
- Longa descrição
- Single level Feed-Through Terminal Block, Push-in Design, Width : 8.0mm, 600V, 40A
- Categoria
- Single level Feed Through Terminal Block
- Cor
- Beige (default)
- Método de ligação
- Push-in Design
- Tipo de montagem
- Rail mounting
- Comprimento (mm)
- 91.4
- Largura (mm)
- 8
- Altura (mm)
- 42
- Número da foto dos pólos
- ≧1P
- Níveis
- Single level
- ontos de conexão
- 4
Informações materiais
- Material isolante
- PA
- Grupo de materiais de isolamento
- I
- classificação retardador de chama, em conformidade com UL94
- V0
- Resistência de isolamento
- ≧500MΩ at DC 500V
Dados de conexão-IEC
- Tensão nominal (V)
- 1000
- Corrente nominal (A)
- 41
- Tensão nominal (III / 3) (V)
- 1000
- Tensão de impulso nominal (III / 3) (KV)
- 8
- Seção transversal do condutor solid.min (mm²)
- 0.5
- Seção transversal do condutor solid.max (mm²)
- 10
- Seção transversal do condutor varada. min (mm²)
- 0.5
- Seção transversal do condutor varada. max (mm²)
- 6
- Secção transversal do condutor flexível, com ferrule mínimo sem manga de plástico (mm²)
- 0.5
- Secção transversal do condutor flexível, com virola máxima sem manga de plástico (mm²)
- 6
- Secção transversal do condutor flexível, com min ligadura com manga de plástico (mm²)
- 0.5
- Secção transversal do condutor flexível, com virola máxima com manga de plástico (mm²)
- 6
- 2 condutores com a mesma secção transversal flexíveis, min ferrules com manga de plástico (mm²)
- 0.5
- 2 condutores com a mesma secção transversal flexível, máximo de ferrugas duplas com manga de plástico (mm²)
- 1.5
- Tamanho da chave de fenda entalhada (espessura da lâmina x Largura) (mm)
- 0.8x4.0
- Comprimento de decapagem (mm)
- 12
- Trilho de montagem
- TS-35、TS-35/15
- Placa de cobertura final necessária
- YES
- Conexões de aterramento
- NO
Dados de conexão-UL
- Tensão nominal (UL / CUL Grupo B) (V)
- 600
- Corrente nominal (UL / CUL Grupo B) (A)
- 40
- Tensão nominal (UL / CUL Grupo C) (V)
- 600
- Corrente nominal (UL / CUL Grupo C) (A)
- 40
- Min. conexão de fio sólido AWG acc. para UL / CUL
- 20
- Max. conexão de fio sólido AWG acc. para UL / CUL
- 8
- Min. conexão de fio AWG acc. para UL / CUL
- 20
- Max. conexão de fio AWG acc. para UL / CUL
- 8
Ambiente e Segurança
- Parte traseira da proteção das mãos (SIM ou NO)
- YES
- Proteção de dedos (SIM ou NÃO)
- YES
- Temperatura de operação. máximo (° C)
- 120
- Temperatura de operação. min (° C)
- -40
Aprovações UL
- Alcance do fio (Grupo B) (AWG)
- 20~8
- Tensão nominal (Grupo B) (V)
- 600
- Corrente nominal (Grupo B) (A)
- 40
- Wire Ranger (Grupo C) (AWG)
- 20~8
- Tensão nominal (Grupo C) (V)
- 600
- Corrente nominal (Grupo C) (A)
- 40
Aprovações CUL
- Alcance do fio (Grupo B) (AWG)
- 20~8
- Tensão nominal (Grupo B) (V)
- 600
- Corrente nominal (Grupo B) (A)
- 40
- Alcance do fio (Grupo C) (AWG)
- 20~8
- Tensão nominal (Grupo C) (V)
- 600
- Corrente nominal (Grupo C) (A)
- 40

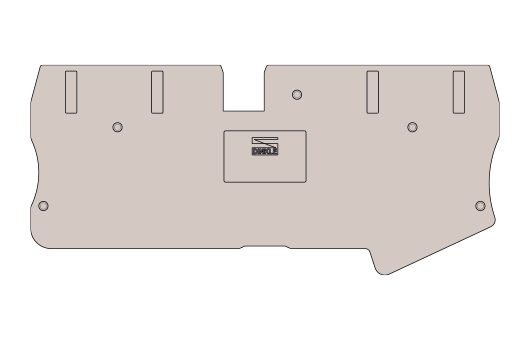

DP6C-TR
