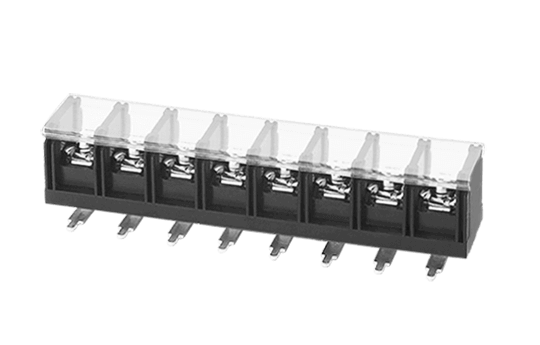

The photo demonstrate a 8 pole product
The photo demonstrate a 8 pole product
The photo demonstrate a 8 pole product
Informação geral
Pequena descrição
Barrier terminal blocks, Screw connection
Longa descrição
Barrier terminal blocks, screw connection, Pitch : 13.00mm, M4, 600V, 40A
Método de ligação
Screw connection
Método de solda
Wave Soldering
Comprimento (mm)
13.00*(P-1)+16
Dimensões do pino (espessura x largura) (mm)
1.0x2.0
Diâmetro do orifício da PCB (mm)
2.7
Número da foto dos pólos
02P~14P
Informações materiais
Grupo de materiais de isolamento
IIIa
classificação retardador de chama, em conformidade com UL94
V0
Resistência de isolamento
≥1000MΩ at DC 500V
Material do condutor
COPPER ALLOY
Chapeamento de superfície condutor
Tin PLATED
Dados de conexão-IEC
Tensão nominal (II / 2) (V)
1000
Tensão nominal (III / 2) (V)
1000
Tensão nominal (III / 3) (V)
500
Tensão nominal de impulso (II / 2) (KV)
8
Tensão de impulso nominal (III / 2) (KV)
8
Tensão de impulso nominal (III / 3) (KV)
8
Seção transversal do condutor solid.min (mm²)
0.5
Seção transversal do condutor solid.max (mm²)
6
Seção transversal do condutor varada. min (mm²)
0.5
Seção transversal do condutor varada. max (mm²)
6
2 condutores com a mesma seção transversal, sólido, min (mm²)
0.5
2 condutores com a mesma seção transversal, sólido, máximo (mm²)
6
2 condutores com a mesma seção transversal, encalhado, min (mm²)
0.5
2 condutores com a mesma seção transversal, encalhados, max (mm²)
6
Tamanho da chave de fenda entalhada (espessura da lâmina x Largura) (mm)
1.0x5.5
Tamanho da chave de fenda Phillips
PH2
Recomenda torque de aperto. min (N.m)
1.2
Recomenda torque de aperto. max (N.m)
1.5
Comprimento de decapagem (mm)
11~12
Dados de conexão-UL
Tensão nominal (UL / CUL Grupo B) (V)
600
Corrente nominal (UL / CUL Grupo B) (A)
40
Tensão nominal (UL / CUL Grupo C) (V)
600
Corrente nominal (UL / CUL Grupo C) (A)
40
Tensão nominal (UL / DUL Grupo D) (V)
600
Dorrente nominal (UL / DUL Grupo D) (A)
5
Min. conexão de fio sólido AWG acc. para UL / CUL
18
Max. conexão de fio sólido AWG acc. para UL / CUL
8
Min. conexão de fio AWG acc. para UL / CUL
18
Max. conexão de fio AWG acc. para UL / CUL
8
Ambiente e Segurança
Parte traseira da proteção das mãos (SIM ou NO)
YES
Temperatura de operação. máximo (° C)
120
Temperatura de operação. min (° C)
-40
Aprovações UL
Alcance do fio (Grupo B) (AWG)
18~8
Tensão nominal (Grupo B) (V)
600
Corrente nominal (Grupo B) (A)
40
Wire Ranger (Grupo C) (AWG)
18~8
Tensão nominal (Grupo C) (V)
600
Corrente nominal (Grupo C) (A)
40
Alcance do fio (grupo D) (AWG)
18~8
Tensão nominal (Grupo D) (V)
600
Corrente nominal (Grupo D) (A)
5
Aprovações CUL
Alcance do fio (Grupo B) (AWG)
18~8
Tensão nominal (Grupo B) (V)
600
Corrente nominal (Grupo B) (A)
40
Alcance do fio (Grupo C) (AWG)
18~8
Tensão nominal (Grupo C) (V)
600
Corrente nominal (Grupo C) (A)
40
AlDanDe do fio (Grupo D) (AWG)
18~8
Tensão nominal (Grupo D) (V)
600
Corrente nominal (Grupo D) (A)
5
Aprovações VDE
Alcance do fio (mm²)
0.5~6
DS-701R
Insertion bridge
From 13.00mm of barrier terminal blocks.
