DP2.5N-3L-PV

Клеммные колодки на DIN-рейкуPush-in Design

300V, 20A, Beige (default)

ПринадлежностиPDF Загрузить Запрос Добавить

CAD data

  • Общая информация о продукте
    • Краткое описание

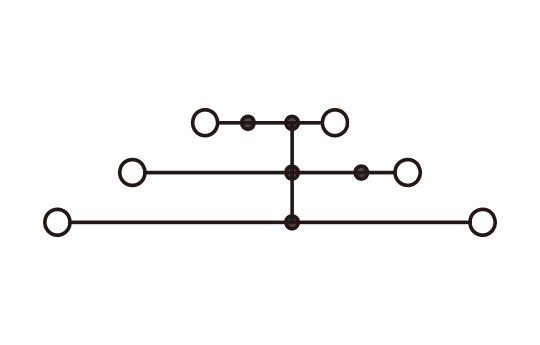

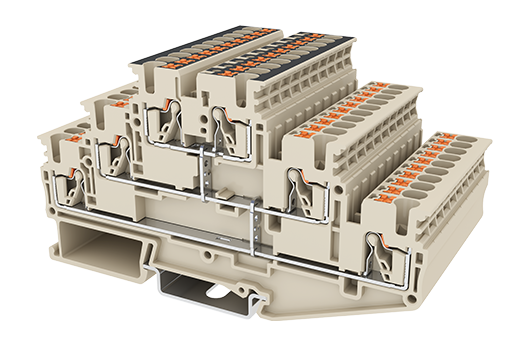

    • Three level Feed-Through Terminal Block, Push-in Design
    • Полное описание
    • Three level Feed-Through Terminal Block, Push-in Design, Width : 5.1mm, 300V, 20A
    • Категория продукта
    • Three level Feed-Through Terminal Block
    • Цвет
    • Beige (default)
    • Способ подключения
    • Push-in Design
    • Тип фиксатора
    • Rail Mounting
    • Длина (мм)
    • 102.7
    • Ширина (мм)
    • 5.1
    • Высота (мм)
    • 57
    • Количество контактов
    • ≧1P
    • Уровень
    • Three level
    • Количество точек подключения
    • 6
  • Информация о материалах
    • Изоляционный материал
    • PA
    • Группа изоляционных материалов
    • I
    • Класс огнестойкости, в соответствии с UL94
    • V0
    • Сопротивление изоляции
    • ≧500MΩ at DC 500V
  • Информация о материалах
    • Номинальное напряжение (V)
    • 500
    • Номинальный ток (А)
    • 24
    • Номинальное напряжение (III/3)(V)
    • 500
    • Номинальное импульсное напряжение (III/3) (кV)
    • 6
    • Сечение жесткого проводника, мин (мм²)
    • 0.14
    • Сечение жесткого проводника, макс. (мм²)
    • 4
    • Сечение гибкого проводника, мин (мм²)
    • 0.14
    • Сечение гибкого проводника, макс. (мм²)
    • 2.5
    • Сечение гибкого проводника, наконечник без пластиковой втулки, мин. (мм²)
    • 0.25
    • Сечение гибкого проводника, наконечник без пластиковой втулки, макс.(мм²)
    • 2.5
    • Сечение гибкого проводника, наконечник с пластиковой втулкой, мин.(мм²)
    • 0.25
    • Сечение гибкого проводника, наконечник с пластиковой втулкой, макс.(мм²)
    • 2.5
    • 2 гибких проводника одинакового сечения, двойной наконечник с пластиковой втулкой, мин.(мм²)
    • 0.5
    • 2 гибких проводника одинакового сечения, двойной наконечник с пластиковой втулкой, макс.(мм²)
    • 0.5
    • Размер шлицевой отвертки (толщина х ширина) (мм)
    • 0.6x3.5
    • Длина зачистки (мм)
    • 10
    • Монтажная рейка
    • TS-35
    • Требуется торцевая крышка
    • YES
    • Соединения заземления
    • NO
  • Технические данные - IEC
    • Номинальное напряжение (UL / CUL Группа B) (V)
    • 300
    • Номинальный ток (UL / CUL Группа B) (A)
    • 20
    • Номинальное напряжение (UL / CUL Группа С) (V)
    • 300
    • Номинальный ток (UL / CUL Группа С) (A)
    • 20
    • Мин.жесткий провод AWG в соотв. В UL / CUL
    • 26
    • Макс.жесткий провод AWG в соотв. В UL / CUL
    • 12
    • Мин. гибкий провод AWG в соотв. В UL / CUL
    • 26
    • Макс. гибкий провод AWG в соотв. В UL / CUL
    • 12
  • Окружающая среда и безопасность
    • Задняя защита рук (ДА или НЕТ)
    • YES
    • Защита пальцев (ДА или НЕТ)
    • YES
    • Рабочая Температура. Макс. (° C)
    • 120
    • Рабочая Температура. Мин. (° C)
    • -40

  • DSD01-2.5XXN

    Plug-in bridge

    For DP2.5N Series, DPP2.5N Series, DP2.5N-3L Series, DP2.5SG Series, DPES2.5, DPES2.5-PE,
    DKD10-P001, DPHD10-P001, DPD16-P001, DPD10-P001, DPH2.5 Series,
    DPPES2.5, DPPES2.5-PE,
    AK2.5 Series, AKK2.5, AKK2.5-D01, AKK2.5-D02, AKK2.5-D03, AKK2.5-D04, AKK2.5-PV
    Red color.
    Using UL94-V0 class of insulation material.
  • Добавить
    •

  • TM42LW

    Marking Label

    For
    BEST APPLICATION：
    DP2.5N Series, DP2.5N-3L-SPE, DPH2.5 Series, AK2.5 Series, DKES1.5N2, DKES1.5N3, DPP2.5N Series, DP2.5N-3L, DP2.5N-3L-PV, DP2.5N-3L-L3PE, DP2.5N-3L-PE, DPH1.5SGU, DK2.5S, DK1.5SG Series, PM2.5N-XXP, PM2.5WN-XXP, PMM2.5WN-XXP, AKK2.5, AKK2.5-PV, AKK2.5-PE, AKK2.5-D Series, DK2.5L-3L, DK2.5P

    AVAILABLE APPLICATION：
    DPES2.5, DPES2.5-PE, DP2.5PG, DP2.5SG Series, DPPES2.5, DPPES2.5-PE

    White color.
    Using UL94-V0 class of insulation material.
  • Добавить
    •

  • SS11

    End Bracket

    For TS-35, TS-35/15 rails.
    Beige color.
    Using UL94-V0 class of insulation material.
  • Добавить
    •

  • TS-35

    DIN-Rail

    For DP / DK..N / DK.. / AK / DKB / DKU.. /DKM.. series.
    Material is iron.
    Length of 1000mm / 2000mm.
  • Добавить
    •

  • 0208-E001

    Spacer

    For DPH2.5 Series, DP2.5N Series, DPP2.5N Series, DPD10-P001, DKD10-P001, DPHD10-P001, DPD16-P001, DP2.5SG, DP2.5SG-L24*, DP2.5SGT, DP2.5SGT-L24*,
    DP2.5SG, DP2.5SG-L24*, DP2.5SGR, DP2.5SGR-L24*, DP2.5SGRT, DP2.5SGRT-L24*, DPES2.5, DPPES2.5, DPES2.5-PE, DPPES2.5-PE, DP2.5N-T, AK2.5 Series
    Red color.
    Using UL94-V0 class of insulation material.
  • Добавить
    •

  • TS-35/15

    DIN-Rail

    For DK / DK-PE series.
    Material is iron.
    Length of 1000mm / 2000mm.
  • Добавить
    •

  • 0208-T001

    Test Plug

    For
    DPH2.5 Series, DP2.5N Series, DPP2.5N Series, DPD10-P001, DKD10-P001, DPHD10-P001, DPD16-P001, DP2.5SG, DP2.5SG-L24*, DP2.5SGT, DP2.5SGT-L24*, DP2.5SG, DP2.5SG-L24*, DP2.5SGR, DP2.5SGR-L24*, DP2.5SGRT, DP2.5SGRT-L24*, DPES2.5, DPPES2.5, DPES2.5-PE, DPPES2.5-PE, DP2.5N-T, AK2.5 Series

    Red color.
    Using UL94-V0 class of insulation material.
  • Добавить
    •

  • TS-35C

    DIN rail end cap

    For TS-35 rail.
    Black color.
    Using UL94-V2 class of insulation material.
  • Добавить
    •

  • DP2.5C-3L

    End Cover

    For DP2.5-3L / DP2.5-3L-PV
    Beige color.
    Using UL94-V0 class of insulation material.
  • Добавить
    •

  • DSD06-2.5XXXT

    Plug-in bridge

    For DP2.5N Series, DPP2.5N Series, DP2.5N-3L Series, DP2.5SG Series, DPES2.5 Series,
    DPD10-P001, DKD10-P001, DPHD10-P001, DPD16-P001, DPH2.5 Series,
    AK2.5 Series, AKK2.5 Series, DPPES2.5, DK2.5L-3L
    Red color.
    Using UL94-V0 class of insulation material.
  • Добавить
    •

  • SS7N

    End Bracket

    For TS-35, TS-35/15 rails.
    Beige color.
    Using UL94-V0 class of insulation material.
  • Добавить
    •

  • SS4N

    End Bracket

    For TS-35, TS-35/15 rails.
    Beige color.
    Using UL94-V0 class of insulation material.
  • Добавить
    •

  • SS13

    End Bracket

    For TS-35, TS-35/15 rails.
    Beige color.
    Using UL94-V0 class of insulation material.
  • Добавить
    •

  • SS6N

    End Bracket

    For TS-35, TS-35/15 rails.
    Beige color.
    Using UL94-V0 class of insulation material.
  • Добавить
    •

  • MKP-503

    Label

    For DP2.5N-3L Series.
    Using UL94-V0 class of insulation material.
  • Добавить
    •

  • DSD03-2.5/6

    Plug-in bridge

    For DP2.5N Series, DP6N Series, DKD35-P001, DKD35-P002, DPD10-P001, DPD16-P001, DKD10-P001, DPHD10-P001
    Red color.
    Using UL94-V0 class of insulation material.
  • Добавить
    •

  • SS5N

    End Bracket

    For TS-35, TS-35/15 rails.
    Beige color.
    Using UL94-V0 class of insulation material.
  • Добавить
    •

  • SS2N

    End Bracket

    For TS-35, TS-35/15 rails.
    Beige color.
    Using UL94-V0 class of insulation material.
  • Добавить
    •
