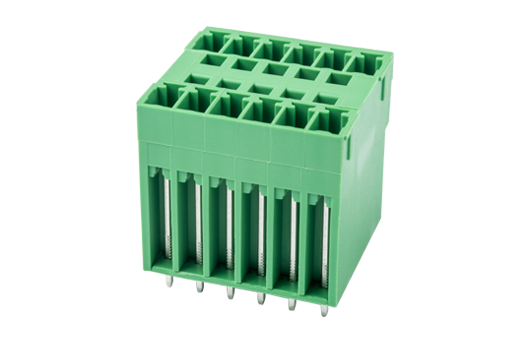

The photo demonstrate a 12 pole product


The photo demonstrate a 12 pole product


The photo demonstrate a 12 pole product

ECHB381V-XXP

Leiterplatten-AnschlussblöckeLeiterplatten-Anschlussbuchse

Pitch : 3.81 mm, 300V, 8A

ZubehörPDF Download Produktanfrageliste Hinzufügen

CAD data

  • Allgemeine Informationen
    • Kurzbeschreibung
    • PCB Connector – Socket, Wave soldering
    • Langebezeichnung
    • PCB Connector – Socket, Wave soldering, Pitch:3.81mm, 300V, 8A
    • Kategorie
    • PCB Connector – Socket
    • Pitch (mm)
    • 3.81
    • Farbe
    • Green (default)
    • Verriegelungstyp
    • Without
    • Lötverfahren
    • Wave soldering

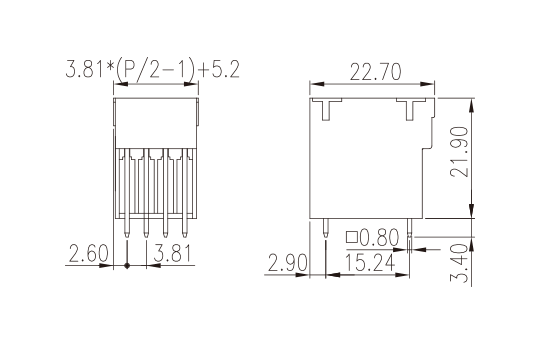

    • Länge (mm)
    • 3.81*(P/2-1)+5.2
    • Breite (mm)
    • 22.7
    • Höhe (mm)
    • 21.9
    • Pin-Abmessungen (StärkexBreite)
    • 0.8x0.8

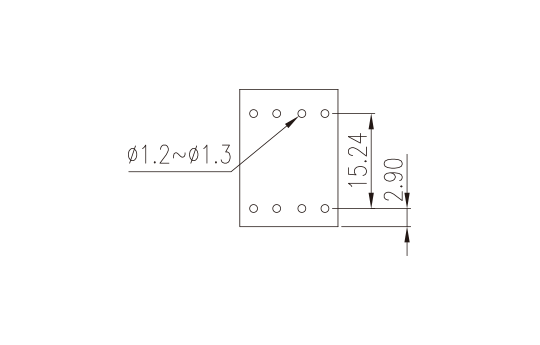

    • Lochdurchmesser Leiterplatte (mm)
    • 1.2~1.3
    • Foto Anzahl der Pole
    • 04P~36P
    • Level
    • Double level
  • Materialinformation
    • Isoliermaterial
    • PBT
    • Grupper der Isoliermaterialien
    • IIIa
    • Entflammbarkeitsklasse, UL94 konform
    • V0
    • Isolationswiderstand
    • ≥1000MΩ at DC 500V
    • Leitermaterial
    • COPPER ALLOY
    • Oberflächenveredelung
    • Tin PLATED
  • Verbindungsdaten nach IEC
    • Nennspannung (V)
    • 320
    • Nennstrom (A)
    • 14
    • Nennspannung (II/2) (V)
    • 320
    • Nennspannung (III/2) (V)
    • 160
    • Nennspannung (III/3) (V)
    • 160
    • Bemessungsstossspannung (II/2) (kV)
    • 2.5
    • Bemessungsstossspannung (III/2) (kV)
    • 2.5
    • Bemessungsstossspannung (III/3) (kV)
    • 2.5
  • Verbindungsdaten nach UL
    • Nennspannung (UL/CUL Gruppe B) (V)
    • 300
    • Nennstrom (UL/CUL Gruppe B) (A)
    • 8
    • Nennspannung (UL/CUL Gruppe D) (V)
    • 300
    • Nennstrom (UL/CUL Grupep D) (A)
    • 8
  • Umwelt & Sicherheit
    • Fingerschutz
    • YES
    • Betriebstemperatur max. (°C)
    • 120
    • Betriebstemperatur min. (°C)
    • -40
  • UL Zulassungen
    • Nennspannung (Gruppe B) (V)
    • 300
    • Nennstrom (Gruppe B) (A)
    • 8
    • Nennspannung (Gruppe D) (V)
    • 300
    • Nennstrom (Gruppe D) (A)
    • 8
  • CUL Zulassungen
    • Nennspannung (Gruppe B) (V)
    • 300
    • Nennstrom (Gruppe B) (A)
    • 8
    • Nennspannung (Gruppe D) (V)
    • 300
    • Nennstrom (Gruppe D) (A)
    • 8
  • VDE Zulassungen
    • Nennspannung (V)
    • 320
    • Nennstrom (A)
    • 14

  • ECHK1

    Keycode

    Keycode
    Orange color.
    For ECH350 Series, ECH381 Series, ECHP381 Series,
    ECHB350 Series, ECHB381 Series, ECH508 Series, EECH350 Series, EECH381 Series, 0221-25XX, 0221-33XX, 0221-39XX, 0221-41XX, 0221-51XX, 0221-52XX.
    Using UL94-V0 class of insulating material.
