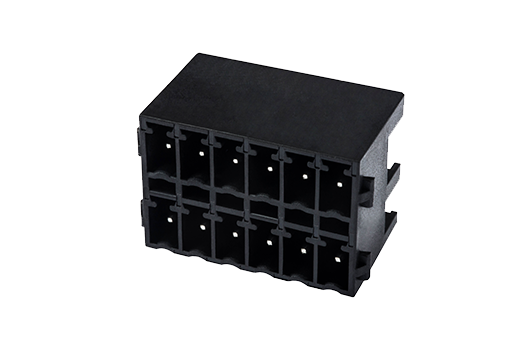

0221-26XXL

Morsettiere per PCBPresa PCB

Pitch : 3.50 mm, 300V, 8A

Accessori PDF Download Richiesta Aggiungi

CAD data

  • Informazioni generali
    • Descrizione breve
    • PCB Connector – Socket
    • Descrizione completa
    • PCB Connector - Socket, Pitch :3.50mm, UL:300V, 8A
    • Categoria
    • PCB Connector – Socket
    • Passo(mm)
    • 3.5
    • Colore
    • Refer to drawing
    • Tipologia di serraggio
    • Without
    • Metodo di saldatura
    • Reflow Soldering (Temperature condition according to standard IPC/JEDEC J-STD-020E)

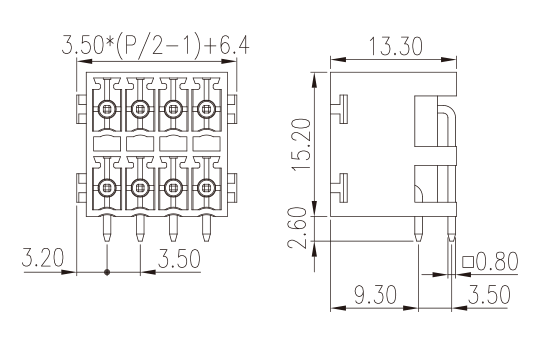

    • Lunghezza (mm)
    • 3.50*(P/2-1)+6.40
    • Larghezza (mm)
    • 15.2
    • Altezza (mm)
    • 13.3
    • Dimensione del pin (mm)
    • 0.8x0.8

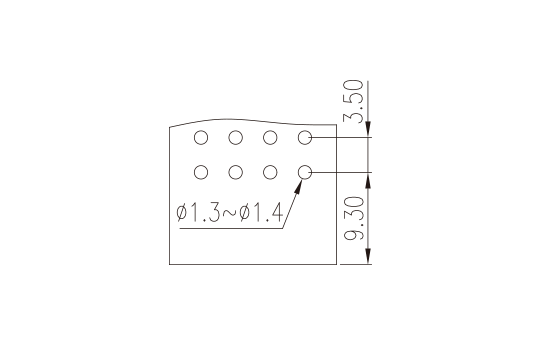

    • Diametro del foro nel PCB (mm)
    • 1.3~1.4
    • Numero di poli
    • 4~48P
    • Livelli
    • 2
  • Informazioni sul materiale
    • Materiale isolante
    • HIGH-TEMPERATURE PLASTICS
    • Gruppo di materiale isolante
    • I
    • Grado di estinguenza, secondo UL94
    • V0
    • Resistenza di isolamento
    • ≥500MΩ at DC 500V
    • Materiale conduttore
    • COPPER ALLOY
    • Trattamento della superficie di conduzione
    • Tin PLATED
    • MSL
    • 2
  • Informazioni sul materiale
    • Tensione nominale (V)
    • 320
    • Corrente nominale (A)
    • 8
    • Tensione nominale (II/2)(V)
    • 320
    • Tensione nominale (III/2)(V)
    • 200
    • Tensione nominale (III/3)(V)
    • 200
    • Tensione d'impulso nominale (II/2)(KV)
    • 2.5
    • Tensione d'impulso nominale (III/2)(KV)
    • 2.5
    • Tensione d'impulso nominale (III/3)(KV)
    • 2.5
  • Dati di connessione - UL
    • Tensione nominale (UL/CUL gruppo B)(V)
    • 300
    • Corrente nominale (UL/CUL gruppo B)(A)
    • 8
    • Tensione nominale (UL/CUL gruppo D)(V)
    • 300
    • Corrente nominale (UL/CUL gruppo D)(A)
    • 8
  • Ambiente & sicurezza
    • Protezione del dorso della mano (YES or NO)
    • YES
    • Protezione delle dita (YES or NO)
    • YES
    • Temperatura di lavoro. max (°C)
    • 130
    • Temperatura di lavoro. min (°C)
    • -40
  • Omologazioni UL
    • Tensione nominale (gruppo B)(V)
    • 300
    • Corrente nominale (gruppo B)(A)
    • 8
    • Tensione nominale (gruppo D)(V)
    • 300
    • Corrente nominale (gruppo D)(A)
    • 8
  • Omologazioni CUL
    • Tensione nominale (gruppo B)(V)
    • 300
    • Corrente nominale (gruppo B)(A)
    • 8
    • Tensione nominale (gruppo D)(V)
    • 300
    • Corrente nominale (gruppo D)(A)
    • 8

  • ECHK1L

    Keycode

    Keycode
    Orange color.
    For ECH350 Series, ECH381 Series,
    0221-25XX, 0221-33XX, 0221-39XX, 0221-41XX, 0221-51XX, 0221-52XX.
    Using High-temperature plastics class of insulation material.
  • Add
    •

The web catalog is for reference only. Dinkle remains the right of product modification and engineering change of the design. The final product is made according to engineering drawing.
