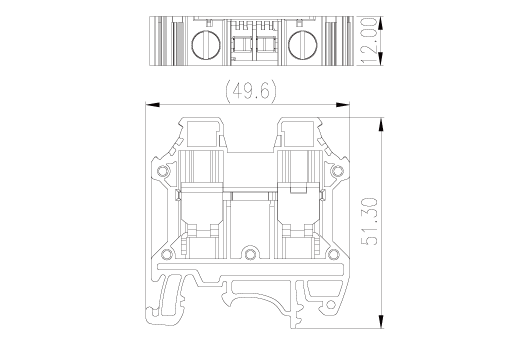

Informazioni generali
Descrizione breve
DIN rail terminal blocks, Feed through terminal blocks
Descrizione completa
DIN rail terminal blocks, Feed through terminal blocks, 600V, 88A, Beige (default)
Categoria
Feed through terminal blocks
Metodo di connessione
Screw connection
Tipologia di serraggio
Rail mounting
Informazioni sul materiale
Gruppo di materiale isolante
I
Grado di estinguenza, secondo UL94
V0
Resistenza di isolamento
≥500MΩ at DC 500V
Informazioni sul materiale
Tensione nominale (V)
1000
Tensione nominale (III/3)(V)
1000
Tensione d'impulso nominale (II/2)(KV)
8
Tensione d'impulso nominale (III/2)(KV)
8
Tensione d'impulso nominale (III/3)(KV)
8
Sezione del cavo solido. min (mm²)
1.5
Sezione del cavo solido. max (mm²)
16
Sezione del cavo intrecciato. min (mm²)
1.5
Sezione del cavo intrecciato. max (mm²)
16
Sezione del cavo flessible con min puntalino senza guaina (mm²)
1.5
Sezione del cavo flessible con max puntalino senza guaina (mm²)
16
Sezione del cavo flessible con min puntalino con guaina (mm²)
1.5
Sezione del cavo flessible con max puntalino con guaina (mm²)
16
2 cavi solidi con identica sezione, min (mm²)
1.5
2 cavi solidi con identica sezione, max (mm²)
6
2 cavi intrecciati con identica sezione, min (mm²)
1.5
2 cavi intrecciati con identica sezione, max (mm²)
6
2 cavi flessibili con identica sezione, con min puntalino senza guaina (mm²)
1.5
2 cavi flessibili con identica sezione, con max puntalino senza guaina (mm²)
10
2 cavi flessibili con identica sezione, con min puntalino con guaina (mm²)
1.5
2 cavi flessibili con identica sezione, con max puntalino con guaina (mm²)
10
Cacciavite a lama piatta (spessore della lama x larghezza) (mm.)
1.0x5.5
Taglia del cacciavite Philips (croce/stella)
PH2
Coppia nominale (N.m)
2.5~3.4
Coppia di serraggio raccomandata. min. (N.m)
2.5
Coppia di serraggio raccomandata. max (N.m)
3.4
Coppia di serraggio con flangia. min (mm)
14~16
Fabbisogno della copertura laterale
YES
Dati di connessione - UL
Tensione nominale (UL/CUL gruppo B)(V)
600
Corrente nominale (UL/CUL gruppo B)(A)
88
Tensione nominale (UL/CUL gruppo C)(V)
600
Corrente nominale (UL/CUL gruppo C)(A)
88
Min. cavo solido AWG acc. to UL/CUL
14
Max. cavo solido AWG acc. to UL/CUL
3
Min. cavo intrecciato AWG acc. to UL/CUL
14
Max. cavo intrecciato AWG acc. to UL/CUL
3
Ambiente & sicurezza
Protezione del dorso della mano (YES or NO)
YES
Protezione delle dita (YES or NO)
YES
Temperatura di lavoro. max (°C)
120
Temperatura di lavoro. min (°C)
-40
Omologazioni UL
Range di cavi (gruppo B)(AWG)
14~3
Tensione nominale (gruppo B)(V)
600
Corrente nominale (gruppo B)(A)
88
Range di cavi (gruppo C)(AWG)
14~3
Tensione nominale (gruppo C)(V)
600
Corrente nominale (gruppo C)(A)
88
Omologazioni CUL
Range di cavi (gruppo B)(AWG)
14~3
Tensione nominale (gruppo B)(V)
600
Corrente nominale (gruppo B)(A)
88
Range di cavi (gruppo C)(AWG)
14~3
Tensione nominale (gruppo C)(V)
600
Corrente nominale (gruppo C)(A)
88
Omologazioni VDE
Range di cavi (mm²)
1.5~16
Tensione nominale (V)
1000
