Informazioni generali
Descrizione breve

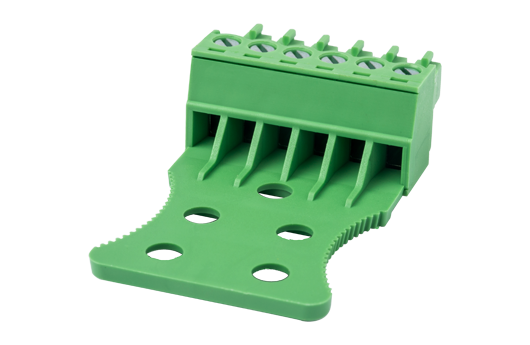

PCB Connector – Plug, Screw Connection
Descrizione completa
PCB Connector – Plug, Screw Connection, Pitch :3.81mm, M2, 300V, 8A
Categoria
PCB Terminal Blocks
Metodo di connessione
Screw Connection
Tipologia di serraggio
With lock flanget
Lunghezza (mm)
3.81*(P-1)+4.60
Informazioni sul materiale
Gruppo di materiale isolante
I
Grado di estinguenza, secondo UL94
V0
Resistenza di isolamento
≥500MΩ at DC 500V
Materiale conduttore
COPPER ALLOY
Trattamento della superficie di conduzione
Tin Plated
Informazioni sul materiale
Tensione nominale (V)
320
Tensione nominale (II/2)(V)
320
Tensione nominale (III/2)(V)
160
Tensione nominale (III/3)(V)
160
Tensione d'impulso nominale (II/2)(KV)
2.5
Tensione d'impulso nominale (III/2)(KV)
2.5
Tensione d'impulso nominale (III/3)(KV)
2.5
Sezione del cavo solido. min (mm²)
0.2
Sezione del cavo solido. max (mm²)
1.5
Sezione del cavo intrecciato. min (mm²)
0.2
Sezione del cavo intrecciato. max (mm²)
1.5
Sezione del cavo flessible con min puntalino senza guaina (mm²)
0.25
Sezione del cavo flessible con max puntalino senza guaina (mm²)
1.5
Sezione del cavo flessible con min puntalino con guaina (mm²)
0.25
Sezione del cavo flessible con max puntalino con guaina (mm²)
1
2 cavi intrecciati con identica sezione, min (mm²)
0.5
2 cavi intrecciati con identica sezione, max (mm²)
0.5
Cacciavite a lama piatta (spessore della lama x larghezza) (mm.)
0.5X3.0
Taglia del cacciavite Philips (croce/stella)
0.5X3.0
Coppia nominale (N.m)
0.2
Coppia di serraggio con flangia. min (mm)
6~7
Dati di connessione - UL
Tensione nominale (UL/CUL gruppo B)(V)
300
Corrente nominale (UL/CUL gruppo B)(A)
8
Min. cavo solido AWG acc. to UL/CUL
28
Max. cavo solido AWG acc. to UL/CUL
14
Min. cavo intrecciato AWG acc. to UL/CUL
28
Max. cavo intrecciato AWG acc. to UL/CUL
14
Ambiente & sicurezza
Protezione del dorso della mano (YES or NO)
YES
Protezione delle dita (YES or NO)
YES
Temperatura di lavoro. max (°C)
-40
Temperatura di lavoro. min (°C)
120
Omologazioni VDE
Range di cavi (mm²)
0.2~1.5
Tensione nominale (V)
320
The web catalog is for reference only. Dinkle remains the right of product modification and engineering change of the design. The final product is made according to engineering drawing.
