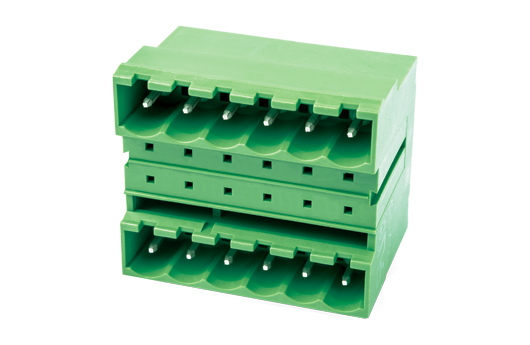

The photo demonstrate a 12 pole product

The photo demonstrate a 12 pole product

The photo demonstrate a 12 pole product

2EHDBR-XXP

プリント基板用端子台／コネクタコネクタ-ソケット

Pitch : 5.08 mm, 300V, 15A

アクセサリーダウンロード問い合わせ追加

CAD data

仕様
承認
図面
アクセサリー

基本情報
- 製品概要
- PCB Connector – Socket, Wave soldering
- 製品詳細
- PCB Connector – Socket, Wave soldering, Pitch:5.08mm, 300V, 15A
- 製品タイプ
- PCB Connector – Socket
- ピッチ (mm)
- 5.08
- 標準カラー
- Green (default)
- 固定方式
- Without
- 溶接方式
- Wave soldering
- 製品長さ (mm)
- 5.08*(P/2-1)+7.08
- 製品幅 (mm)
- 22
- 製品高さ (mm)
- 28.4
- ピン寸法 (厚さX幅 mm)
- 1.0x1.0
- 穴寸法 (mm)
- 1.6~1.7
- 実際極数
- 04P~48P
- 段数
- Double level
材質情報
- 絶縁材質
- PA
- 絶縁材質グループ
- I
- UL94規格に対応
- V0
- 絶縁抵抗
- ≥500MΩ at DC 500V
- コンタクト材質
- COPPER ALLOY
- コンタクト表面材質
- Tin PLATED
接続データ-IEC
- 定格電圧 (V)
- 630
- 定格電流 (A)
- 18
- 定格電圧（II/2）(V)
- 630
- 定格電圧（III/2）(V)
- 320
- 定格電圧（III/3）(V)
- 320
- 定格サージ電圧（II/2）(KV)
- 4
- 定格サージ電圧（III/2）(KV)
- 4
- 定格サージ電圧（III/3）(KV)
- 4
接続データ-UL
- 定格電圧(UL/CUL標準グループB)(V)
- 300
- 定格電流(UL/CUL標準グループB)(A)
- 15
- 定格電圧(UL/CUL標準グループD)(V)
- 300
- 定格電流(UL/CUL標準グループD)(A)
- 10
環境と安全
- 指の保護
- YES
- 最高動作温度(°C)
- 120
- 最低動作温度(°C)
- -40
UL認証パラメータ
- 定格電圧、グループB (V)
- 300
- 定格電流、グループB (A)
- 15
- 定格電圧、グループD (V)
- 300
- 定格電流、グループD (A)
- 10
CUL認証パラメータ
- 定格電圧、グループB (V)
- 300
- 定格電流、グループB (A)
- 15
- 定格電圧、グループD (V)
- 300
- 定格電流、グループD (A)
- 10
VDE認証パラメータ
- 定格電圧(V)
- 630
- 定格電流 (A)
- 18

EHDK1
Keycode
For EHD series.
Orange color.
Using UL94-V0 class of insulation material.
