• 產品概述

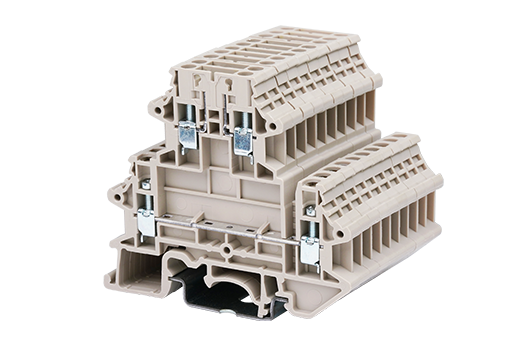

• DIN rail terminal blocks, Basic Disconnect Terminal Blocks

• 產品長敘述
• Double Level, Basic Disconnect Terminal Blocks, Screw Connection, M2.5, 300V, 20A

• 產品類型
• Basic Disconnect Terminal Blocks

• 產品顏色
• Beige (default)

• 接線方式
• Screw Connection

• 產品長度 (mm)
• 5.1

• 產品寬度 (mm)
• 71.5

• 產品高度 (mm)
• 62.2

• 產品層數
• Double level

• 連接點數
• 4

• 絕緣材料
• PA

• 絕緣材料組別
• I

• 阻燃等級，符合UL94
• V0

• 絕緣阻抗
• ≥500MΩ at DC 500V

• 額定電壓 (V)
• 400

• 額定電流 (A)
• 23

• 額定電壓 (III/3)(V)
• 400

• 額定沖擊電壓 (III/3)(KV)
• 6

• 最小硬質導線橫截面積 (mm²)
• 0.34

• 最大硬質導線橫截面積 (mm²)
• 2.5

• 最小柔性導線橫截面積 (mm²)
• 0.34

• 最大柔性導線橫截面積 (mm²)
• 2.5

• 柔性導線橫截面積，最小管狀裸端子 (mm²)
• 0.34

• 柔性導線橫截面積，最大管狀裸端子 (mm²)
• 2.5

• 額定扭矩 (N.m)
• 0.4

• 剝線長度 (mm)
• 9~11

• 額定電壓 (UL/CUL標準B組)(V)
• 300

• 額定電流 (UL/CUL標準B組)(A)
• 20

• 額定電壓 (UL/CUL標準C組)(V)
• 300

• 額定電流 (UL/CUL標準C組)(A)
• 20

• 額定電壓 (UL/CUL標準D組)(V)
• 300

• 額定電流 (UL/CUL標準D組)(A)
• 5

• 最小硬質導線(AWG)，符合UL/CUL
• 22

• 最大硬質導線(AWG)，符合UL/CUL
• 12

• 最小多芯導線(AWG)，符合UL/CUL
• 22

• 最大多芯導線(AWG)，符合UL/CUL
• 12

• 手背防護
• YES

• 手指防護
• YES

• 最高工作溫度 (°C)
• 120

• 最低工作溫度 (°C)
• -40
