• 產品概述

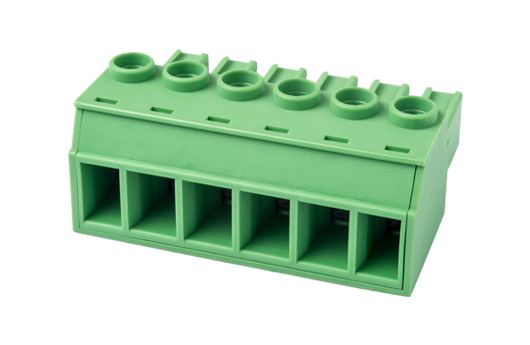

• PCB Connector - Plug, Screw Connection

• 產品長敘述
• PCB Connector - Plug, Screw Connection , Pitch: 7.62 mm , M3 , 600V, 41A

• 產品類型
• PCB Connector - Plug

• 產品間距 (mm)
• 7.62

• 產品顏色
• Green (default)

• 接線方式
• Screw Connection

• 固定方式
• Without

• 產品長度 (mm)
• 7.62*(P-1)+7.6

• 產品寬度 (mm)
• 35.4

• 產品高度 (mm)
• 19.7

• 產品實際點數
• 02P~12P

• 產品層數
• Single level

• 絕緣材料
• PA

• 絕緣材料組別
• I

• 阻燃等級，符合UL94
• V0

• 絕緣阻抗
• ≥500MΩ at DC 500V

• 導體材料
• COPPER ALLOY

• 導體表面鍍層
• Tin PLATED

• 額定電壓 (V)
• 1000

• 額定電流 (A)
• 41

• 額定電壓 (II/2)(V)
• 1000

• 額定電壓 (III/2)(V)
• 1000

• 額定電壓 (III/3)(V)
• 1000

• 額定沖擊電壓 (II/2)(KV)
• 6

• 額定沖擊電壓 (III/2)(KV)
• 8

• 額定沖擊電壓 (III/3)(KV)
• 8

• 最小硬質導線橫截面積 (mm²)
• 0.2

• 最大硬質導線橫截面積 (mm²)
• 6

• 最小柔性導線橫截面積 (mm²)
• 0.2

• 最大柔性導線橫截面積 (mm²)
• 6

• 柔性導線橫截面積，最小管狀裸端子 (mm²)
• 0.25

• 柔性導線橫截面積，最大管狀裸端子 (mm²)
• 4

• 柔性導線橫截面積，最小管狀預絕緣端子 (mm²)
• 0.25

• 柔性導線橫截面積，最大管狀預絕緣端子 (mm²)
• 4

• 具有相同截面積的二根最小硬質導線橫截面積 (mm²)
• 0.2

• 具有相同截面積的二根最大硬質導線橫截面積 (mm²)
• 2.5

• 具有相同截面積的二根最小柔性導線橫截面積 (mm²)
• 0.2

• 具有相同截面積的二根最大柔性導線橫截面積 (mm²)
• 2.5

• 具有相同截面積的二根柔性導線，最小管狀裸端子 (mm²)
• 0.5

• 具有相同截面積的二根柔性導線，最大管狀裸端子 (mm²)
• 1.5

• 具有相同截面積的二根柔性導線，最小雙線管狀預絕緣端子 (mm²)
• 0.5

• 具有相同截面積的二根柔性導線，最大雙線管狀預絕緣端子 (mm²)
• 1.5

• 螺紋規格
• M3

• 一字螺絲刀規格 (刃厚__x刃寬__)(mm)
• 0.8x4.0

• 螺絲刀規格
• PH2

• 額定扭矩 (N.m)
• 0.7

• 剝線長度 (mm)
• 7~8

• 額定電壓 (UL/CUL標準B組)(V)
• 600

• 額定電流 (UL/CUL標準B組)(A)
• 41

• 額定電壓 (UL/CUL標準C組)(V)
• 600

• 額定電流 (UL/CUL標準C組)(A)
• 41

• 額定電壓 (UL/CUL標準D組)(V)
• 600

• 額定電流 (UL/CUL標準D組)(A)
• 41

• 最小硬質導線(AWG)，符合UL/CUL
• 30

• 最大硬質導線(AWG)，符合UL/CUL
• 8

• 最小多芯導線(AWG)，符合UL/CUL
• 30

• 最大多芯導線(AWG)，符合UL/CUL
• 8

• 手指防護
• YES

• 最高工作溫度 (°C)
• 120

• 最低工作溫度 (°C)
• -40

• 線徑範圍B組 (AWG)
• 30~8

• 額定電壓B組 (V)
• 600

• 額定電流B組 (A)
• 41

• 線徑範圍C組 (AWG)
• 30~8

• 額定電壓C組 (V)
• 600

• 額定電流C組 (A)
• 41

• 線徑範圍D組 (AWG)
• 30~8

• 額定電壓D組 (V)
• 600

• 額定電流D組 (A)
• 5

• 線徑範圍B組 (AWG)
• 30~8

• 額定電壓B組 (V)
• 600

• 額定電流B組 (A)
• 41

• 線徑範圍C組 (AWG)
• 30~8

• 額定電壓C組 (V)
• 600

• 額定電流C組 (A)
• 41

• 線徑範圍D組(AWG)
• 30~8

• 額定電壓D組 (V)
• 600

• 額定電流D組 (A)
• 5

• 線徑範圍 (mm²)
• 0.2~6

• 額定電壓 (V)
• 1000

• 額定電流 (A)
• 41
