町洋，插拔式端子台、印刷電路板式端子台、軌道式端子台、柵板式端子台、免螺絲式端子台、面板螺絲固定式端子台等系列產品

• 產品概述

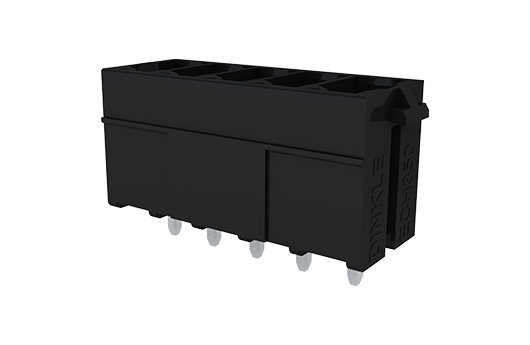

• PCB Connector–Socket, Reflow soldering

• 產品長敘述
• PCB Connector–Socket, Reflow soldering, Pitch:3.50mm, 300V, 8A

• 產品類型
• PCB Connector–Socket

• 產品間距 (mm)
• 3.50

• 產品顏色
• Black (default)

• 固定方式
• With lock flange

• 焊接方式
• Reflow Soldering (Temperature condition according to standard IPC/JEDEC J-STD-020E)

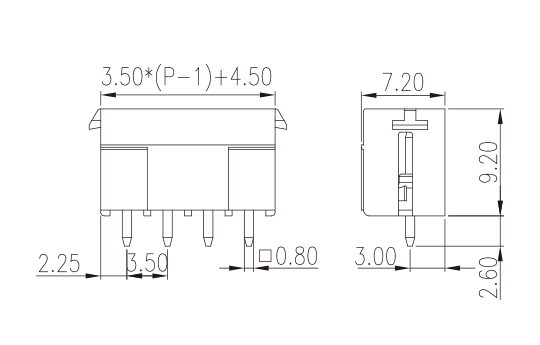

• 產品長度 (mm)
• 3.50*(P-1)+6.5

• 產品寬度 (mm)
• 7.2

• 產品高度 (mm)
• 9.2

• 出腳尺寸 (厚度____ x 寬度____mm)
• 0.8x0.8

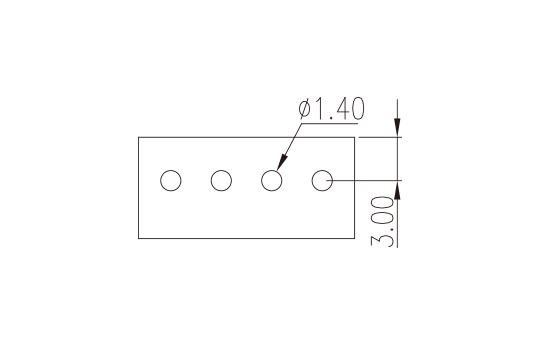

• 焊孔直徑 (mm)
• 1.4

• 產品實際點數
• 02P~24P

• 產品層數
• Single level

• 絕緣材料
• HIGH-TEMPERATURE PLASTICS

• 絕緣材料組別
• IIIa

• 阻燃等級，符合UL94
• V0

• 絕緣阻抗
• ≥500MΩ at DC 500V

• 導體材料
• COPPER ALLOY

• 導體表面鍍層
• Tin PLATED

• 溼度敏感等級
• 1

• 額定電壓 (V)
• 320

• 額定電流 (A)
• 14

• 額定電壓 (II/2)(V)
• 320

• 額定電壓 (III/2)(V)
• 160

• 額定電壓 (III/3)(V)
• 160

• 額定沖擊電壓 (II/2)(KV)
• 2.5

• 額定沖擊電壓 (III/2)(KV)
• 2.5

• 額定沖擊電壓 (III/3)(KV)
• 2.5

• 額定電壓 (UL/CUL標準B組)(V)
• 300

• 額定電流 (UL/CUL標準B組)(A)
• 8

• 額定電壓 (UL/CUL標準D組)(V)
• 300

• 額定電流 (UL/CUL標準D組)(A)
• 8

• 手指防護
• NO

• 最高工作溫度 (°C)
• 120

• 最低工作溫度 (°C)
• -40
