町洋，插拔式端子台、印刷電路板式端子台、軌道式端子台、柵板式端子台、免螺絲式端子台、面板螺絲固定式端子台等系列產品

• 產品概述

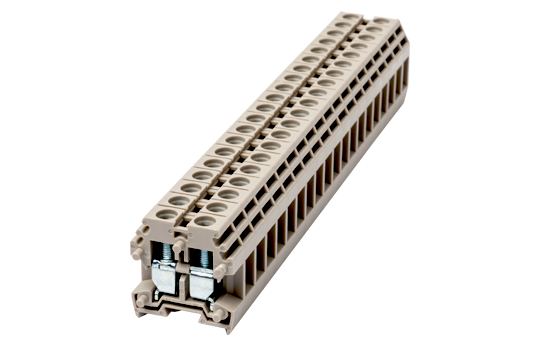

• DIN rail terminal blocks, Panel mounting terminal blocks

• 產品長敘述
• DIN rail terminal blocks, Panel mounting terminal blocks, 300V, 30A

• 產品類型
• Panel mounting terminal blocks

• 產品顏色
• Beige (default)

• 接線方式
• Screw connection

• 固定方式
• Panel mounting

• 產品長度 (mm)
• 6.1

• 產品寬度 (mm)
• 22

• 產品高度 (mm)
• 23

• 產品實際點數
• 01P~15P

• 產品層數
• Single level

• 連接點數
• 2

• 絕緣材料
• PA

• 絕緣材料組別
• I

• 阻燃等級，符合UL94
• V0

• 額定電壓 (V)
• 500

• 額定電流 (A)
• 32

• 額定電壓 (III/3)(V)
• 500

• 額定沖擊電壓 (II/2)(KV)
• 6

• 額定沖擊電壓 (III/2)(KV)
• 6

• 額定沖擊電壓 (III/3)(KV)
• 6

• 最小硬質導線橫截面積 (mm²)
• 0.5

• 最大硬質導線橫截面積 (mm²)
• 6

• 最小柔性導線橫截面積 (mm²)
• 0.5

• 最大柔性導線橫截面積 (mm²)
• 4

• 螺紋規格
• M3

• 一字螺絲刀規格 (刃厚__x刃寬__)(mm)
• 0.6x3.5

• 螺絲刀規格
• PH1

• 額定扭矩 (N.m)
• 0.49

• 剝線長度 (mm)
• 6~8

• 是否需要邊蓋
• YES

• 是否接地
• NO

• 額定電壓 (UL/CUL標準B組)(V)
• 300

• 額定電流 (UL/CUL標準B組)(A)
• 30

• 額定電壓 (UL/CUL標準C組)(V)
• 300

• 額定電流 (UL/CUL標準C組)(A)
• 30

• 額定電壓 (UL/CUL標準D組)(V)
• 600

• 額定電流 (UL/CUL標準D組)(A)
• 5

• 最小硬質導線(AWG)，符合UL/CUL
• 22

• 最大硬質導線(AWG)，符合UL/CUL
• 10

• 最小多芯導線(AWG)，符合UL/CUL
• 22

• 最大多芯導線(AWG)，符合UL/CUL
• 10

• 手背防護
• YES

• 手指防護
• YES

• 最高工作溫度 (°C)
• 120

• 最低工作溫度 (°C)
• -40

• 線徑範圍B組 (AWG)
• 22~12

• 額定電壓B組 (V)
• 300

• 額定電流B組 (A)
• 30

• 線徑範圍C組 (AWG)
• 22~12

• 額定電壓C組 (V)
• 300

• 額定電流C組 (A)
• 30

• 線徑範圍D組 (AWG)
• 22~12

• 額定電壓D組 (V)
• 600

• 額定電流D組 (A)
• 5

• 線徑範圍B組 (AWG)
• 22~12

• 額定電壓B組 (V)
• 300

• 額定電流B組 (A)
• 30

• 線徑範圍C組 (AWG)
• 22~12

• 額定電壓C組 (V)
• 300

• 額定電流C組 (A)
• 30

• 線徑範圍D組(AWG)
• 22~12

• 額定電壓D組 (V)
• 600

• 額定電流D組 (A)
• 5

• 線徑範圍 (mm²)
• 0.5~4

• 額定電壓 (V)
• 500

• 額定電流 (A)
• 32
