一般資訊
- 產品概述

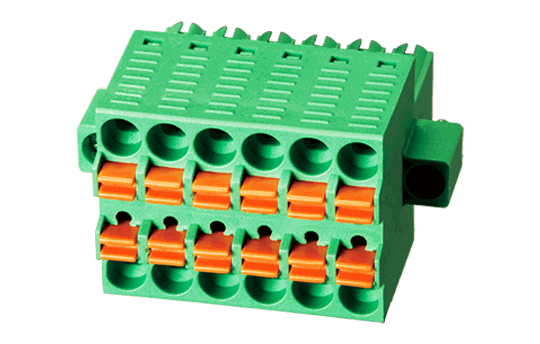

- PCB Connector – Plug, Push-in Design
- 產品長敘述
- PCB Connector – Plug, Push-in Design, Pitch:3.50mm, 150V, 8A
- 產品類型
- PCB Connector – Plug
- 產品間距 (mm)
- 3.5
- 產品顏色
- Green (default)
- 接線方式
- Push in Design
- 固定方式
- With screw flange
- 產品長度 (mm)
- 3.50*(P/2-1)+10.54
- 產品寬度 (mm)
- 15.7
- 產品高度 (mm)
- 23.0
- 產品實際點數
- 04P~40P
- 產品層數
- Double level
-
材料資訊
- 絕緣材料
- PA
- 絕緣材料組別
- I
- 阻燃等級，符合UL94
- V0
- 絕緣阻抗
- ≥500MΩ at DC 500V
- 導體材料
- COPPER ALLOY
- 導體表面鍍層
- Tin PLATED
-
連接數據-IEC
- 額定電壓 (V)
- 320
- 額定電流 (A)
- 15
- 額定電壓 (II/2)(V)
- 320
- 額定電壓 (III/2)(V)
- 160
- 額定電壓 (III/3)(V)
- 160
- 額定沖擊電壓 (II/2)(KV)
- 2.5
- 額定沖擊電壓 (III/2)(KV)
- 2.5
- 額定沖擊電壓 (III/3)(KV)
- 2.5
- 最小硬質導線橫截面積 (mm²)
- 0.2
- 最大硬質導線橫截面積 (mm²)
- 1
- 最小柔性導線橫截面積 (mm²)
- 0.2
- 最大柔性導線橫截面積 (mm²)
- 1.5
- 柔性導線橫截面積，最小管狀裸端子 (mm²)
- 0.25
- 柔性導線橫截面積，最大管狀裸端子 (mm²)
- 1
- 柔性導線橫截面積，最小管狀預絕緣端子 (mm²)
- 0.25
- 柔性導線橫截面積，最大管狀預絕緣端子 (mm²)
- 0.75
- 剝線長度 (mm)
- 8~9
-
連接數據-UL
- 額定電壓 (UL/CUL標準B組)(V)
- 150
- 額定電流 (UL/CUL標準B組)(A)
- 8
- 最小硬質導線(AWG)，符合UL/CUL
- 28
- 最大硬質導線(AWG)，符合UL/CUL
- 16
- 最小多芯導線(AWG)，符合UL/CUL
- 28
- 最大多芯導線(AWG)，符合UL/CUL
- 16
-
環境與安全
- 手指防護
- YES
- 最高工作溫度 (°C)
- 120
- 最低工作溫度 (°C)
- -40
-
UL認證參數
- 線徑範圍B組 (AWG)
- 28~16
- 額定電壓B組 (V)
- 150
- 額定電流B組 (A)
- 8
-
CUL認證參數
- 線徑範圍B組 (AWG)
- 28~16
- 額定電壓B組 (V)
- 150
- 額定電流B組 (A)
- 8
-
VDE認證參數
- 線徑範圍 (mm²)
- 0.2~1.5
- 額定電壓 (V)
- 320
- 額定電流 (A)
- 10
