• 產品概述

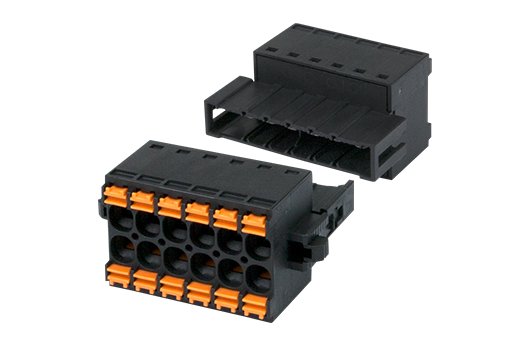

• PCB Connector, Push-in Design

• 產品長敘述
• PCB Connector, Push-in Design, Pitch: 5.00mm, 300V, 15A

• 產品類型
• PCB Connector

• 產品間距 (mm)
• 5.00

• 產品顏色
• Black (default)

• 接線方式
• Push-in Design

• 固定方式
• With lock flange

• 產品長度 (mm)
• 5.00*(P -1)+16.9

• 產品寬度 (mm)
• 20.8

• 產品高度 (mm)
• 29.65

• 產品實際點數
• 02P~24P

• 產品層數
• Double level

• 絕緣材料
• PA

• 絕緣材料組別
• I

• 阻燃等級，符合UL94
• V0

• 絕緣阻抗
• ≥500MΩ at DC 500V

• 導體材料
• COPPER ALLOY

• 導體表面鍍層
• Tin PLATED

• 額定電壓 (V)
• 630

• 額定電流 (A)
• 18

• 額定電壓 (II/2)(V)
• 630

• 額定電壓 (III/2)(V)
• 320

• 額定電壓 (III/3)(V)
• 320

• 額定沖擊電壓 (II/2)(KV)
• 4

• 額定沖擊電壓 (III/2)(KV)
• 4

• 額定沖擊電壓 (III/3)(KV)
• 4

• 最小硬質導線橫截面積 (mm²)
• 0.2

• 最大硬質導線橫截面積 (mm²)
• 2.5

• 最小柔性導線橫截面積 (mm²)
• 0.2

• 最大柔性導線橫截面積 (mm²)
• 2.5

• 柔性導線橫截面積，最小管狀裸端子 (mm²)
• 0.25

• 柔性導線橫截面積，最大管狀裸端子 (mm²)
• 2.5

• 柔性導線橫截面積，最小管狀預絕緣端子 (mm²)
• 0.25

• 柔性導線橫截面積，最大管狀預絕緣端子 (mm²)
• 2.5

• 具有相同截面積的二根最小硬質導線橫截面積 (mm²)
• 0.5

• 具有相同截面積的二根最大硬質導線橫截面積 (mm²)
• 1.5

• 具有相同截面積的二根最小柔性導線橫截面積 (mm²)
• 0.5

• 具有相同截面積的二根最大柔性導線橫截面積 (mm²)
• 1.5

• 螺絲刀規格
• 0.6x3.5

• 剝線長度 (mm)
• 12~13

• 額定電壓 (UL/CUL標準B組)(V)
• 300

• 額定電流 (UL/CUL標準B組)(A)
• 15

• 額定電壓 (UL/CUL標準D組)(V)
• 300

• 額定電流 (UL/CUL標準D組)(A)
• 15

• 最小硬質導線(AWG)，符合UL/CUL
• 24

• 最大硬質導線(AWG)，符合UL/CUL
• 12

• 最小多芯導線(AWG)，符合UL/CUL
• 24

• 最大多芯導線(AWG)，符合UL/CUL
• 12

• 手指防護
• YES

• 最高工作溫度 (°C)
• 120

• 最低工作溫度 (°C)
• -40

• 線徑範圍B組 (AWG)
• 24~12

• 額定電壓B組 (V)
• 300

• 額定電流B組 (A)
• 15

• 線徑範圍D組 (AWG)
• 24~12

• 額定電壓D組 (V)
• 300

• 額定電流D組 (A)
• 15

• 線徑範圍B組 (AWG)
• 24~12

• 額定電壓B組 (V)
• 300

• 額定電流B組 (A)
• 15

• 線徑範圍D組(AWG)
• 24~12

• 額定電壓D組 (V)
• 300

• 額定電流D組 (A)
• 15

• 線徑範圍 (mm²)
• 0.2~2.5

• 額定電壓 (V)
• 600

• 額定電流 (A)
• 18
