• 產品概述
• DIN rail terminal blocks, Disconnect terminal blocks

• 產品長敘述

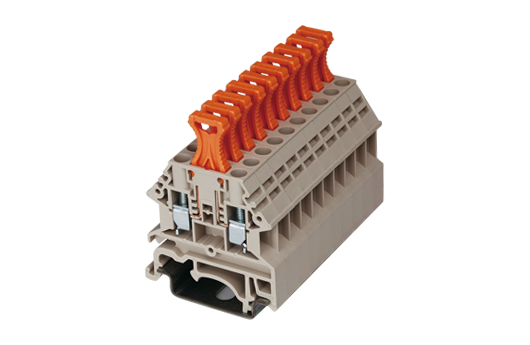

• Disconnect Terminal Block, Screw Connection, Width：6.1mm, M3, 300V, 30A

• 產品類型
• Disconnect terminal blocks

• 產品顏色
• Beige (default)

• 接線方式
• Screw connection

• 固定方式
• Rail mounting

• 產品長度 (mm)
• 40.7

• 產品寬度 (mm)
• 6.1

• 產品高度 (mm)
• 55

• 產品實際點數
• ≥1P

• 產品層數
• Single level

• 連接點數
• 2

• 絕緣材料
• PA

• 絕緣材料組別
• I

• 阻燃等級，符合UL94
• V0

• 絕緣阻抗
• ≥500MΩ at DC 500V

• 額定電壓 (V)
• 400

• 額定電流 (A)
• 32

• 額定電壓 (III/3)(V)
• 400

• 額定沖擊電壓 (II/2)(KV)
• 6

• 額定沖擊電壓 (III/2)(KV)
• 6

• 額定沖擊電壓 (III/3)(KV)
• 6

• 最小硬質導線橫截面積 (mm²)
• 0.34

• 最大硬質導線橫截面積 (mm²)
• 6

• 最小柔性導線橫截面積 (mm²)
• 0.34

• 最大柔性導線橫截面積 (mm²)
• 4

• 柔性導線橫截面積，最小管狀裸端子 (mm²)
• 0.34

• 柔性導線橫截面積，最大管狀裸端子 (mm²)
• 4

• 柔性導線橫截面積，最小管狀預絕緣端子 (mm²)
• 0.34

• 柔性導線橫截面積，最大管狀預絕緣端子 (mm²)
• 4

• 具有相同截面積的二根最小硬質導線橫截面積 (mm²)
• 0.34

• 具有相同截面積的二根最大硬質導線橫截面積 (mm²)
• 2.5

• 具有相同截面積的二根最小柔性導線橫截面積 (mm²)
• 0.34

• 具有相同截面積的二根最大柔性導線橫截面積 (mm²)
• 2.5

• 具有相同截面積的二根柔性導線，最小管狀裸端子 (mm²)
• 0.5

• 具有相同截面積的二根柔性導線，最大管狀裸端子 (mm²)
• 1.5

• 具有相同截面積的二根柔性導線，最小雙線管狀預絕緣端子 (mm²)
• 0.5

• 具有相同截面積的二根柔性導線，最大雙線管狀預絕緣端子 (mm²)
• 2.5

• 螺紋規格
• M3

• 一字螺絲刀規格 (刃厚__x刃寬__)(mm)
• 0.6x3.5

• 螺絲刀規格
• PH0

• 額定扭矩 (N.m)
• 0.6

• 剝線長度 (mm)
• 9~11

• 安裝軌道
• TS-35

• 是否需要邊蓋
• YES

• 是否接地
• NO

• 額定電壓 (UL/CUL標準B組)(V)
• 300

• 額定電流 (UL/CUL標準B組)(A)
• 30

• 最小硬質導線(AWG)，符合UL/CUL
• 22

• 最大硬質導線(AWG)，符合UL/CUL
• 10

• 最小多芯導線(AWG)，符合UL/CUL
• 22

• 最大多芯導線(AWG)，符合UL/CUL
• 10

• 手背防護
• YES

• 手指防護
• YES

• 最高工作溫度 (°C)
• 120

• 最低工作溫度 (°C)
• -40

• 線徑範圍 (mm²)
• 0.34~4

• 額定電壓 (V)
• 400

• 額定電流 (A)
• 32
