• 產品概述

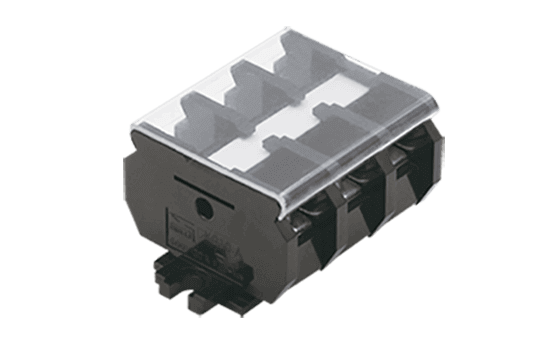

• Barrier terminals blocks, Panel Mounting

• 產品長敘述
• Barrier terminals blocks, Panel Mounting, Pitch : 13.00mm, M4, 600V, 30A

• 產品類型
• Panel Mounting

• 產品間距 (mm)
• 13.00

• 產品顏色
• Black (default)

• 接線方式
• Screw connection

• 固定方式
• Panel Mounting

• 產品長度 (mm)
• 13.00*P+16.8

• 產品寬度 (mm)
• 38.00

• 產品高度 (mm)
• 27.20

• 產品實際點數
• 1

• 產品層數
• Single level

• 絕緣材料
• PC

• 絕緣材料組別
• IIIa

• 阻燃等級，符合UL94
• V2

• 導體材料
• Copper Alloy

• 導體表面鍍層
• Ni plated

• 額定電壓 (V)
• 1000

• 額定電流 (A)
• 41/57

• 額定電壓 (III/3)(V)
• 800

• 額定沖擊電壓 (II/2)(KV)
• 8

• 額定沖擊電壓 (III/2)(KV)
• 8

• 額定沖擊電壓 (III/3)(KV)
• 8

• 最小硬質導線橫截面積 (mm²)
• 0.34

• 最大硬質導線橫截面積 (mm²)
• 4

• 最小柔性導線橫截面積 (mm²)
• 0.34

• 最大柔性導線橫截面積 (mm²)
• 4

• 具有相同截面積的二根最大硬質導線橫截面積 (mm²)
• 4

• 具有相同截面積的二根最大柔性導線橫截面積 (mm²)
• 4

• 螺紋規格
• M4

• 一字螺絲刀規格 (刃厚__x刃寬__)(mm)
• 1.0X5.5

• 螺絲刀規格
• PH2

• 額定扭矩 (N.m)
• 1.2

• 建議最小扭矩 (N.m)
• 1.2

• 建議最大扭矩 (N.m)
• 1.44

• 剝線長度 (mm)
• 11~13

• 額定電壓 (UL/CUL標準C組)(V)
• 600

• 額定電流 (UL/CUL標準C組)(A)
• 30

• 額定電壓 (UL/CUL標準D組)(V)
• 600

• 額定電流 (UL/CUL標準D組)(A)
• 30

• 最小硬質導線(AWG)，符合UL/CUL
• 22

• 最大硬質導線(AWG)，符合UL/CUL
• 10

• 最小多芯導線(AWG)，符合UL/CUL
• 22

• 最大多芯導線(AWG)，符合UL/CUL
• 10

• 手背防護
• YES

• 手指防護
• NO

• 最高工作溫度 (°C)
• 125

• 最低工作溫度 (°C)
• -40

• 線徑範圍B組 (AWG)
• 22~10

• 額定電壓B組 (V)
• 600

• 額定電流B組 (A)
• 30

• 線徑範圍C組 (AWG)
• 22~10

• 額定電壓C組 (V)
• 600

• 額定電流C組 (A)
• 30

• 線徑範圍B組 (AWG)
• 22~10

• 額定電壓B組 (V)
• 600

• 額定電流B組 (A)
• 30

• 線徑範圍C組 (AWG)
• 22~10

• 額定電壓C組 (V)
• 600

• 額定電流C組 (A)
• 30
