• 產品概述

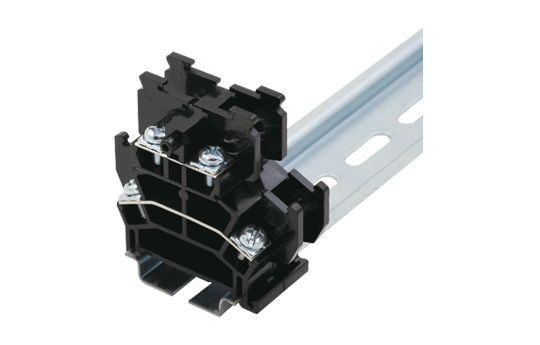

• Feed-Through bi-level, Screw Connection

• 產品長敘述
• Feed-Through bi-level, Screw Connection, M3.5, 600V, 20A

• 產品類型
• Feed-Through bi-level

• 產品顏色
• Black (default)

• 接線方式
• Screw Connection

• 固定方式
• Rail Mounting

• 產品長度 (mm)
• 57

• 產品寬度 (mm)
• 17.2

• 產品高度 (mm)
• 54

• 產品實際點數
• 1

• 產品層數
• Double level

• 連接點數
• 4

• 絕緣材料
• PC

• 絕緣材料組別
• IIIa

• 阻燃等級，符合UL94
• V2

• 絕緣阻抗
• ≥1000MΩ at DC 500V

• 導體材料
• COPPER ALLOY

• 導體表面鍍層
• Ni Plated

• 額定電壓 (V)
• 800

• 額定電壓 (III/3)(V)
• 800

• 額定沖擊電壓 (II/2)(KV)
• 8

• 額定沖擊電壓 (III/2)(KV)
• 8

• 額定沖擊電壓 (III/3)(KV)
• 8

• 最小硬質導線橫截面積 (mm²)
• 0.34

• 最大硬質導線橫截面積 (mm²)
• 2.5

• 最小柔性導線橫截面積 (mm²)
• 0.34

• 最大柔性導線橫截面積 (mm²)
• 2.5

• 具有相同截面積的二根最大硬質導線橫截面積 (mm²)
• 2.5

• 具有相同截面積的二根最大柔性導線橫截面積 (mm²)
• 2.5

• 螺紋規格
• M3.5

• 一字螺絲刀規格 (刃厚__x刃寬__)(mm)
• 0.8x4.0

• 螺絲刀規格
• PH1

• 額定扭矩 (N.m)
• 0.8

• 建議最小扭矩 (N.m)
• 0.8

• 建議最大扭矩 (N.m)
• 1

• 剝線長度 (mm)
• 9~11

• 安裝軌道
• TS-35

• 是否需要邊蓋
• YES

• 是否接地
• NO

• 額定電壓 (UL/CUL標準B組)(V)
• 600

• 額定電流 (UL/CUL標準B組)(A)
• 20

• 額定電壓 (UL/CUL標準C組)(V)
• 600

• 額定電流 (UL/CUL標準C組)(A)
• 20

• 最小硬質導線(AWG)，符合UL/CUL
• 22

• 最大硬質導線(AWG)，符合UL/CUL
• 14

• 最小多芯導線(AWG)，符合UL/CUL
• 22

• 最大多芯導線(AWG)，符合UL/CUL
• 14

• 手背防護
• YES

• 手指防護
• YES

• 最高工作溫度 (°C)
• 125

• 最低工作溫度 (°C)
• -40
