一般資訊
- 產品概述

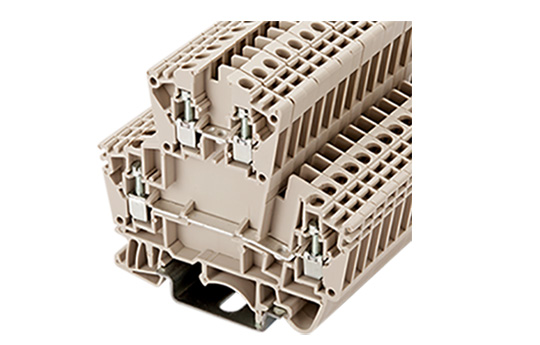

- DIN rail terminal blocks, Bi level feed through terminal blocks
- 產品長敘述
- DIN rail terminal blocks, Bi level feed through terminal blocks, 300V, 20A, Beige (default)
- 產品類型
- Bi level feed through terminal blocks
- 產品顏色
- Beige (default)
- 接線方式
- Screw connection
- 固定方式
- Rail mounting
- 產品長度 (mm)
- 5.1
- 產品寬度 (mm)
- 69.40000000000001
- 產品高度 (mm)
- 62.6
- 產品層數
- Double level
- 連接點數
- 4
-
材料資訊
- 絕緣材料
- PA
- 絕緣材料組別
- I
- 阻燃等級，符合UL94
- V0
-
連接數據-IEC
- 額定電壓 (V)
- 400
- 額定電流 (A)
- 24
- 額定電壓 (III/3)(V)
- 400
- 額定沖擊電壓 (II/2)(KV)
- 6
- 額定沖擊電壓 (III/2)(KV)
- 6
- 額定沖擊電壓 (III/3)(KV)
- 6
- 最小硬質導線橫截面積 (mm²)
- 0.5
- 最大硬質導線橫截面積 (mm²)
- 2.5
- 最小柔性導線橫截面積 (mm²)
- 0.5
- 最大柔性導線橫截面積 (mm²)
- 2.5
- 柔性導線橫截面積，最小管狀裸端子 (mm²)
- 0.5
- 柔性導線橫截面積，最大管狀裸端子 (mm²)
- 2.5
- 柔性導線橫截面積，最小管狀預絕緣端子 (mm²)
- 0.5
- 柔性導線橫截面積，最大管狀預絕緣端子 (mm²)
- 2.5
- 具有相同截面積的二根最大硬質導線橫截面積 (mm²)
- 1.5
- 具有相同截面積的二根最大柔性導線橫截面積 (mm²)
- 1.5
- 具有相同截面積的二根柔性導線，最小管狀裸端子 (mm²)
- 0.5
- 具有相同截面積的二根柔性導線，最大管狀裸端子 (mm²)
- 1.5
- 具有相同截面積的二根柔性導線，最小雙線管狀預絕緣端子 (mm²)
- 0.5
- 具有相同截面積的二根柔性導線，最大雙線管狀預絕緣端子 (mm²)
- 1.5
- 螺紋規格
- M2.5
- 一字螺絲刀規格 (刃厚__x刃寬__)(mm)
- 0.6x3.5
- 螺絲刀規格
- PH1
- 額定扭矩 (N.m)
- 0.4
- 剝線長度 (mm)
- 6
- 安裝軌道
- TS-35
- 是否需要邊蓋
- YES
- 是否接地
- NO
-
連接數據-UL
- 額定電壓 (UL/CUL標準B組)(V)
- 300
- 額定電流 (UL/CUL標準B組)(A)
- 20
- 額定電壓 (UL/CUL標準C組)(V)
- 300
- 額定電流 (UL/CUL標準C組)(A)
- 20
- 額定電壓 (UL/CUL標準D組)(V)
- 300
- 額定電流 (UL/CUL標準D組)(A)
- 10
- 最小硬質導線(AWG)，符合UL/CUL
- 22
- 最大硬質導線(AWG)，符合UL/CUL
- 12
- 最小多芯導線(AWG)，符合UL/CUL
- 22
- 最大多芯導線(AWG)，符合UL/CUL
- 12
-
環境與安全
- 手背防護
- YES
- 手指防護
- YES
- 最高工作溫度 (°C)
- 120
- 最低工作溫度 (°C)
- -40
-
UL認證參數
- 線徑範圍B組 (AWG)
- 22~12
- 額定電壓B組 (V)
- 300
- 額定電流B組 (A)
- 20
- 線徑範圍C組 (AWG)
- 22~12
- 額定電壓C組 (V)
- 300
- 額定電流C組 (A)
- 20
- 線徑範圍D組 (AWG)
- 22~12
- 額定電壓D組 (V)
- 300
- 額定電流D組 (A)
- 10
-
CUL認證參數
- 線徑範圍B組 (AWG)
- 22~12
- 額定電壓B組 (V)
- 300
- 額定電流B組 (A)
- 20
- 線徑範圍C組 (AWG)
- 22~12
- 額定電壓C組 (V)
- 300
- 額定電流C組 (A)
- 20
- 線徑範圍D組(AWG)
- 22~12
- 額定電壓D組 (V)
- 300
- 額定電流D組 (A)
- 10
-
VDE認證參數
- 線徑範圍 (mm²)
- 0.5~2.5
- 額定電壓 (V)
- 400
- 額定電流 (A)
- 24
