• 產品概述
• Panel Mounting DIN Rail terminal blocks, Stud Connection

• 產品長敘述

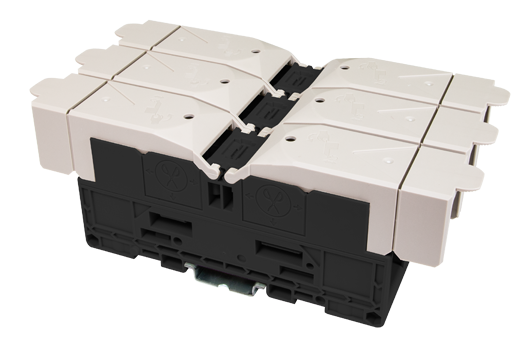

• Feed-through Single Level, Stud Connection, Width：27mm, M6, 1500V, 85A

• 產品類型
• Feed-through Single Level

• 產品間距 (mm)
• 27

• 產品顏色

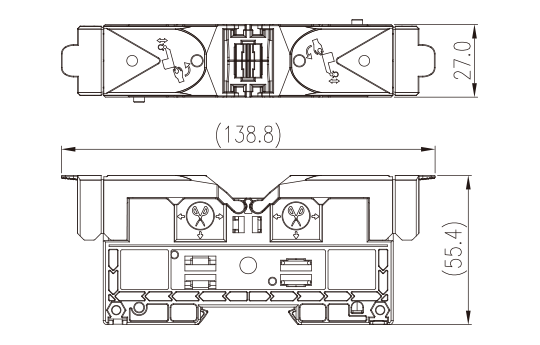

• Refer to drawing

• 接線方式
• Stud Connection

• 固定方式
• Panel Mounting/Rail Mounting

• 產品長度 (mm)
• 138.8

• 產品寬度 (mm)
• 27

• 產品高度 (mm)
• 55.4

• 產品層數
• Single level

• 連接點數
• 2

• 絕緣材料
• PA

• 絕緣材料組別
• I

• 阻燃等級，符合UL94
• V0

• 絕緣阻抗
• ≥500MΩ at DC 500V

• 額定電壓 (V)
• 1500

• 額定電流 (A)
• 101

• 額定電壓 (III/3)(V)
• 1500

• 額定沖擊電壓 (III/3)(KV)
• 8

• 最小硬質導線橫截面積 (mm²)
• 2.5

• 最大硬質導線橫截面積 (mm²)
• 25

• 最小柔性導線橫截面積 (mm²)
• 2.5

• 最大柔性導線橫截面積 (mm²)
• 25

• 螺紋規格
• M6

• 額定扭矩 (N.m)
• 3~6

• 建議最小扭矩 (N.m)
• 3

• 建議最大扭矩 (N.m)
• 6

• 剝線長度 (mm)
• The stripping length depends on the specification provided by the cablelug manufacturer

• 安裝軌道
• TS-35

• 是否需要邊蓋
• NO

• 是否接地
• NO

• 額定電壓 (UL/CUL標準E組)(V)
• 1500

• 額定電流 (UL/CUL標準E組)(A)
• 85

• 最小硬質導線(AWG)，符合UL/CUL
• 12

• 最大硬質導線(AWG)，符合UL/CUL
• 3

• 最小多芯導線(AWG)，符合UL/CUL
• 12

• 最大多芯導線(AWG)，符合UL/CUL
• 3

• 手背防護
• NO

• 手指防護
• NO

• 最高工作溫度 (°C)
• 120

• 最低工作溫度 (°C)
• -40

• 線徑範圍E組 (AWG)
• 12~3

• 額定電壓E組 (V)
• 1500

• 額定電流E組 (A)
• 85

• 線徑範圍E組(AWG)
• 12~3

• 額定電壓E組 (V)
• 1500

• 額定電流E組 (A)
• 85
