• 產品概述

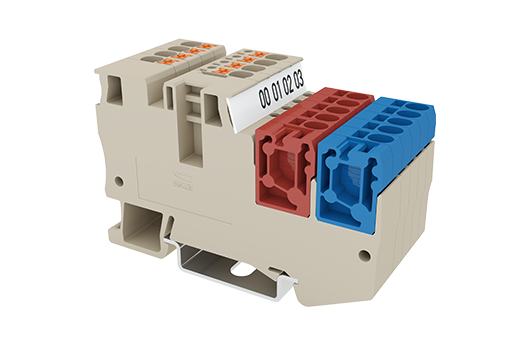

• Sensor Terminal Block, Push-in Design

• 產品長敘述
• Sensor Terminal Block, Push-in Design, Width:5.08mm, 600V, 20A

• 產品類型
• Sensor Terminal Block

• 產品間距 (mm)
• 5.08

• 產品顏色
• Beige (default)

• 接線方式
• Push-in Design

• 固定方式
• Rail Mounting

• 產品長度 (mm)
• 30.5

• 產品寬度 (mm)
• 68.5

• 產品高度 (mm)
• 43.5

• 產品實際點數
• 4

• 產品層數
• Single level

• 連接點數
• 18

• 絕緣材料
• PA

• 絕緣材料組別
• I

• 阻燃等級，符合UL94
• V0

• 絕緣阻抗
• ≧500MΩ at DC 500V

• 額定電壓 (V)
• 800

• 額定電流 (A)
• 24

• 額定電壓 (III/3)(V)
• 800

• 額定沖擊電壓 (III/3)(KV)
• 8

• 最小硬質導線橫截面積 (mm²)
• 0.14

• 最大硬質導線橫截面積 (mm²)
• 4

• 最小柔性導線橫截面積 (mm²)
• 0.14

• 最大柔性導線橫截面積 (mm²)
• 2.5

• 柔性導線橫截面積，最小管狀裸端子 (mm²)
• 0.25

• 柔性導線橫截面積，最大管狀裸端子 (mm²)
• 2.5

• 柔性導線橫截面積，最小管狀預絕緣端子 (mm²)
• 0.25

• 柔性導線橫截面積，最大管狀預絕緣端子 (mm²)
• 2.5

• 一字螺絲刀規格 (刃厚__x刃寬__)(mm)
• 0.6x3.5

• 剝線長度 (mm)
• 10

• 安裝軌道
• TS-35

• 是否需要邊蓋
• YES

• 是否接地
• NO

• 額定電壓 (UL/CUL標準B組)(V)
• 600

• 額定電流 (UL/CUL標準B組)(A)
• 20

• 額定電壓 (UL/CUL標準C組)(V)
• 600

• 額定電流 (UL/CUL標準C組)(A)
• 20

• 最小硬質導線(AWG)，符合UL/CUL
• 26

• 最大硬質導線(AWG)，符合UL/CUL
• 12

• 最小多芯導線(AWG)，符合UL/CUL
• 26

• 最大多芯導線(AWG)，符合UL/CUL
• 12

• 手背防護
• YES

• 手指防護
• YES

• 最高工作溫度 (°C)
• 120

• 最低工作溫度 (°C)
• -40

• 線徑範圍B組 (AWG)
• 26~12

• 額定電壓B組 (V)
• 600

• 額定電流B組 (A)
• 20

• 線徑範圍C組 (AWG)
• 26~12

• 額定電壓C組 (V)
• 600

• 額定電流C組 (A)
• 20

• 線徑範圍B組 (AWG)
• 26~12

• 額定電壓B組 (V)
• 600

• 額定電流B組 (A)
• 20

• 線徑範圍C組 (AWG)
• 26~12

• 額定電壓C組 (V)
• 600

• 額定電流C組 (A)
• 20
