一般資訊
- 產品概述

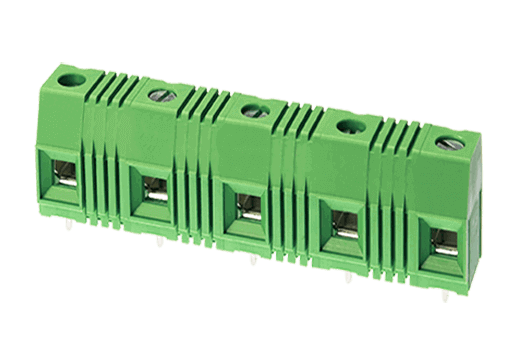

- PCB Terminal Blocks , Screw Connection
- 產品長敘述
- PCB Terminal Blocks , Screw Connection , Pitch: 20.32mm , M4 , 1000V, 65A
- 產品類型
- PCB Terminal Blocks
- 產品間距 (mm)
- 20.32
- 產品顏色
- Green(default)
- 接線方式
- Screw Connection
- 固定方式
- Without
- 產品長度 (mm)
- 20.32x(P-1)+10.16
- 產品寬度 (mm)
- 18.4
- 產品高度 (mm)
- 29.3
- 出腳尺寸 (厚度____ x 寬度____mm)
- 0.8X1.2
- 焊孔直徑 (mm)
- 1.6~1.7
- 產品實際點數
- 02~16
- 產品層數
- Single level
-
材料資訊
- 絕緣材料
- PA
- 絕緣材料組別
- I
- 阻燃等級，符合UL94
- V0
- 導體材料
- Copper Alloy
- 導體表面鍍層
- Tinned
-
連接數據-IEC
- 額定電壓 (V)
- 1000
- 額定電流 (A)
- 70
- 額定電壓 (II/2)(V)
- 1000
- 額定電壓 (III/2)(V)
- 1000
- 額定電壓 (III/3)(V)
- 800
- 額定沖擊電壓 (II/2)(KV)
- 8
- 額定沖擊電壓 (III/2)(KV)
- 8
- 額定沖擊電壓 (III/3)(KV)
- 8
- 最小硬質導線橫截面積 (mm²)
- 0.5
- 最大硬質導線橫截面積 (mm²)
- 10
- 最小柔性導線橫截面積 (mm²)
- 0.5
- 最大柔性導線橫截面積 (mm²)
- 10
- 柔性導線橫截面積，最小管狀裸端子 (mm²)
- 0.5
- 柔性導線橫截面積，最大管狀裸端子 (mm²)
- 10
- 柔性導線橫截面積，最小管狀預絕緣端子 (mm²)
- 0.5
- 柔性導線橫截面積，最大管狀預絕緣端子 (mm²)
- 10
- 具有相同截面積的二根最大硬質導線橫截面積 (mm²)
- 4
- 具有相同截面積的二根最大柔性導線橫截面積 (mm²)
- 4
- 螺紋規格
- M4
- 額定扭矩 (N.m)
- 1.8
- 剝線長度 (mm)
- 11~12
-
連接數據-UL
- 額定電壓 (UL/CUL標準E組)(V)
- 1000
- 額定電流 (UL/CUL標準E組)(A)
- 65
- 最小硬質導線(AWG)，符合UL/CUL
- 20
- 最大硬質導線(AWG)，符合UL/CUL
- 6
- 最小多芯導線(AWG)，符合UL/CUL
- 20
- 最大多芯導線(AWG)，符合UL/CUL
- 6
-
環境與安全
- 手指防護
- YES
- 最高工作溫度 (°C)
- 115
- 最低工作溫度 (°C)
- -40
-
UL認證參數
- 線徑範圍E組 (AWG)
- 20~6
- 額定電壓E組 (V)
- 1000
- 額定電流E組 (A)
- 65
-
CUL認證參數
- 線徑範圍E組(AWG)
- 20~6
- 額定電壓E組 (V)
- 1000
- 額定電流E組 (A)
- 65
-
CSA認證參數
- 線徑範圍 (AWG)
- 20~6
- 額定電壓 (V)
- 1000
- 額定電流 (A)
- 65
-
VDE認證參數
- 線徑範圍 (mm²)
- 0.5~10
- 額定電壓 (V)
- 1000
- 額定電流 (A)
- 70
