一般資訊
- 產品概述

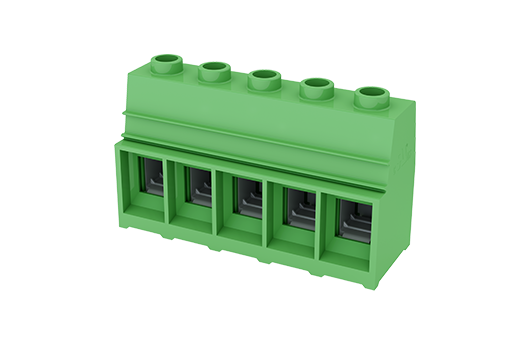

- PCB Terminal Blocks, Screw Connection
- 產品長敘述
- PCB Terminal Blocks, Screw Connection, Pitch : 17.50mm, M6, 1000V, 160A
- 產品類型
- PCB Terminal Blocks
- 產品間距 (mm)
- 17.50
- 接線方式
- Screw Connection
- 固定方式
- Without
- 焊接方式
- Wave Soldering
- 產品長度 (mm)
- 17.50*(P-1)+20
- 產品寬度 (mm)
- 32
- 產品高度 (mm)
- 55
- 出腳尺寸 (厚度____ x 寬度____mm)
- 1.4*1.4
- 焊孔直徑 (mm)
- 2.4
- 產品實際點數
- 01P~13P
- 產品層數
- Single level
-
材料資訊
- 絕緣材料
- PA
- 絕緣材料組別
- I
- 阻燃等級，符合UL94
- V0
- 絕緣阻抗
- ≥500MΩ at DC 500V
- 導體材料
- COPPER ALLOY
- 導體表面鍍層
- Tin PLATED
-
連接數據-IEC
- 額定電壓 (V)
- 1000
- 額定電流 (A)
- 192
- 額定電壓 (II/2)(V)
- 1000
- 額定電壓 (III/2)(V)
- 1000
- 額定電壓 (III/3)(V)
- 1000
- 額定沖擊電壓 (II/2)(KV)
- 6
- 額定沖擊電壓 (III/2)(KV)
- 8
- 額定沖擊電壓 (III/3)(KV)
- 8
- 最小硬質導線橫截面積 (mm²)
- 1.5
- 最大硬質導線橫截面積 (mm²)
- 70
- 最小柔性導線橫截面積 (mm²)
- 1.5
- 最大柔性導線橫截面積 (mm²)
- 70
- 柔性導線橫截面積，最小管狀裸端子 (mm²)
- 1.5
- 柔性導線橫截面積，最大管狀裸端子 (mm²)
- 50
- 柔性導線橫截面積，最小管狀預絕緣端子 (mm²)
- 1.5
- 柔性導線橫截面積，最大管狀預絕緣端子 (mm²)
- 50
- 具有相同截面積的二根最小硬質導線橫截面積 (mm²)
- 1.5
- 具有相同截面積的二根最大硬質導線橫截面積 (mm²)
- 16
- 具有相同截面積的二根最小柔性導線橫截面積 (mm²)
- 1.5
- 具有相同截面積的二根最大柔性導線橫截面積 (mm²)
- 25
- 具有相同截面積的二根柔性導線，最小管狀裸端子 (mm²)
- 1.5
- 具有相同截面積的二根柔性導線，最大管狀裸端子 (mm²)
- 16
- 具有相同截面積的二根柔性導線，最小雙線管狀預絕緣端子 (mm²)
- 1.5
- 具有相同截面積的二根柔性導線，最大雙線管狀預絕緣端子 (mm²)
- 16
- 螺紋規格
- M6
- 螺絲刀規格
- T30
- 剝線長度 (mm)
- 19~21
-
連接數據-UL
- 額定電壓 (UL/CUL標準B組)(V)
- 600
- 額定電流 (UL/CUL標準B組)(A)
- 160
- 額定電壓 (UL/CUL標準C組)(V)
- 600
- 額定電流 (UL/CUL標準C組)(A)
- 160
- 額定電壓 (UL/CUL標準D組)(V)
- 600
- 額定電流 (UL/CUL標準D組)(A)
- 5
- 最小硬質導線(AWG)，符合UL/CUL
- 16
- 最大硬質導線(AWG)，符合UL/CUL
- 2/0
- 最小多芯導線(AWG)，符合UL/CUL
- 16
- 最大多芯導線(AWG)，符合UL/CUL
- 2/0
-
環境與安全
- 手指防護
- YES
- 最高工作溫度 (°C)
- 120
- 最低工作溫度 (°C)
- -40
-
UL認證參數
- 線徑範圍B組 (AWG)
- 16~2/0
- 額定電壓B組 (V)
- 600
- 額定電流B組 (A)
- 160
- 線徑範圍C組 (AWG)
- 16~2/0
- 額定電壓C組 (V)
- 600
- 額定電流C組 (A)
- 160
- 線徑範圍D組 (AWG)
- 16~2/0
- 額定電壓D組 (V)
- 600
- 額定電流D組 (A)
- 5
-
CUL認證參數
- 線徑範圍B組 (AWG)
- 16~2/0
- 額定電壓B組 (V)
- 600
- 額定電流B組 (A)
- 160
- 線徑範圍C組 (AWG)
- 16~2/0
- 額定電壓C組 (V)
- 600
- 額定電流C組 (A)
- 160
- 線徑範圍D組(AWG)
- 16~2/0
- 額定電壓D組 (V)
- 600
- 額定電流D組 (A)
- 5
