一般資訊
- 產品概述

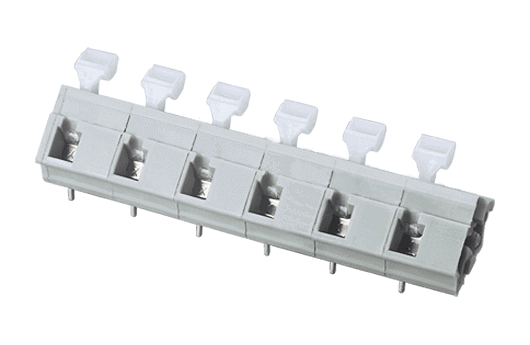

- PCB Terminal Blocks , Spring clamp connection
- 產品長敘述
- PCB Terminal Blocks , Spring clamp connectionn , Pitch: 10.00mm , 300V, 15A
- 產品類型
- PCB Terminal Blocks
- 產品間距 (mm)
- 10
- 產品顏色
- Grey(default)
- 接線方式
- Spring clamp connection
- 固定方式
- Without
- 產品長度 (mm)
- 10.00xP+2.80
- 產品寬度 (mm)
- 15
- 產品高度 (mm)
- 13
- 出腳尺寸 (厚度____ x 寬度____mm)
- 0.7X0.7
- 焊孔直徑 (mm)
- 1.1~1.2
- 產品實際點數
- 02~24
- 產品層數
- Single level
-
材料資訊
- 絕緣材料
- PA
- 絕緣材料組別
- I
- 阻燃等級，符合UL94
- V0
- 導體材料
- Copper Alloy
- 導體表面鍍層
- Tinned
-
連接數據-IEC
- 額定電壓 (V)
- 750
- 額定電流 (A)
- 24
- 額定電壓 (II/2)(V)
- 1000
- 額定電壓 (III/2)(V)
- 1000
- 額定電壓 (III/3)(V)
- 630
- 額定沖擊電壓 (II/2)(KV)
- 8
- 額定沖擊電壓 (III/2)(KV)
- 8
- 額定沖擊電壓 (III/3)(KV)
- 8
- 最小硬質導線橫截面積 (mm²)
- 0.5
- 最大硬質導線橫截面積 (mm²)
- 2.5
- 最小柔性導線橫截面積 (mm²)
- 0.5
- 最大柔性導線橫截面積 (mm²)
- 2.5
- 柔性導線橫截面積，最小管狀裸端子 (mm²)
- 0.25
- 柔性導線橫截面積，最大管狀裸端子 (mm²)
- 1.5
- 柔性導線橫截面積，最小管狀預絕緣端子 (mm²)
- 0.25
- 柔性導線橫截面積，最大管狀預絕緣端子 (mm²)
- 1.5
- 剝線長度 (mm)
- 6~7
-
連接數據-UL
- 額定電壓 (UL/CUL標準B組)(V)
- 300
- 額定電流 (UL/CUL標準B組)(A)
- 15
- 額定電壓 (UL/CUL標準D組)(V)
- 600
- 額定電流 (UL/CUL標準D組)(A)
- 5
- 最小硬質導線(AWG)，符合UL/CUL
- 28
- 最大硬質導線(AWG)，符合UL/CUL
- 12
- 最小多芯導線(AWG)，符合UL/CUL
- 28
- 最大多芯導線(AWG)，符合UL/CUL
- 12
-
環境與安全
- 手指防護
- YES
- 最高工作溫度 (°C)
- 115
- 最低工作溫度 (°C)
- -40
-
UL認證參數
- 線徑範圍B組 (AWG)
- 28~12
- 額定電壓B組 (V)
- 300
- 額定電流B組 (A)
- 15
- 線徑範圍C組 (AWG)
- 28~12
- 額定電壓C組 (V)
- 300
- 額定電流C組 (A)
- 15
- 線徑範圍D組 (AWG)
- 28~12
- 額定電壓D組 (V)
- 600
- 額定電流D組 (A)
- 5
-
CUL認證參數
- 線徑範圍B組 (AWG)
- 28~12
- 額定電壓B組 (V)
- 300
- 額定電流B組 (A)
- 15
- 線徑範圍C組 (AWG)
- 28~12
- 額定電壓C組 (V)
- 300
- 額定電流C組 (A)
- 15
- 線徑範圍D組(AWG)
- 28~12
- 額定電壓D組 (V)
- 600
- 額定電流D組 (A)
- 5
-
CSA認證參數
- 線徑範圍 (AWG)
- 28~12
- 額定電壓 (V)
- 300
- 額定電流 (A)
- 15
-
VDE認證參數
- 線徑範圍 (mm²)
- 0.5~2.5
- 額定電壓 (V)
- 750
- 額定電流 (A)
- 24
