• 產品概述
• DIN Rail terminal blocks, Stud Connection

• 產品長敘述

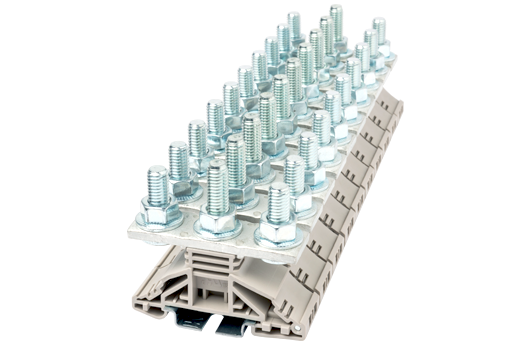

• Feed-Through single level, Stud Connection, M8, 1000V, 150A

• 產品類型
• Feed-Through single level

• 產品顏色
• Beige (default)

• 接線方式
• Stud Connection

• 固定方式
• Rail Mounting

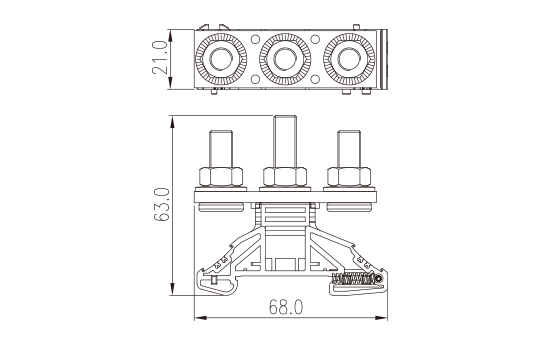

• 產品長度 (mm)
• 21

• 產品寬度 (mm)
• 68

• 產品高度 (mm)
• 63

• 產品層數
• Single level

• 連接點數
• 2

• 絕緣材料
• PA

• 絕緣材料組別
• I

• 阻燃等級，符合UL94
• V0

• 絕緣阻抗
• ≥500MΩ at DC 500V

• 額定電壓 (V)
• 1000

• 額定電流 (A)
• 150

• 額定電壓 (III/3)(V)
• 1000

• 額定沖擊電壓 (III/3)(KV)
• 8

• 最小硬質導線橫截面積 (mm²)
• 2.5

• 最大硬質導線橫截面積 (mm²)
• 50

• 最小柔性導線橫截面積 (mm²)
• 6

• 最大柔性導線橫截面積 (mm²)
• 35

• 螺紋規格
• M8

• 額定扭矩 (N.m)
• 6~12

• 建議最小扭矩 (N.m)
• 6

• 建議最大扭矩 (N.m)
• 12

• 安裝軌道
• TS-35

• 是否需要邊蓋
• NO

• 是否接地
• NO

• 額定電壓 (UL/CUL標準E組)(V)
• 1000

• 額定電流 (UL/CUL標準E組)(A)
• 150

• 最小硬質導線(AWG)，符合UL/CUL
• 14

• 最大硬質導線(AWG)，符合UL/CUL
• 1/0

• 手背防護
• NO

• 手指防護
• NO

• 最高工作溫度 (°C)
• 120

• 最低工作溫度 (°C)
• -40

• 線徑範圍E組 (AWG)
• 14~1/0

• 額定電壓E組 (V)
• 1000

• 額定電流E組 (A)
• 150

• 線徑範圍E組(AWG)
• 14~1/0

• 額定電壓E組 (V)
• 1000

• 額定電流E組 (A)
• 150
