• 产品概述

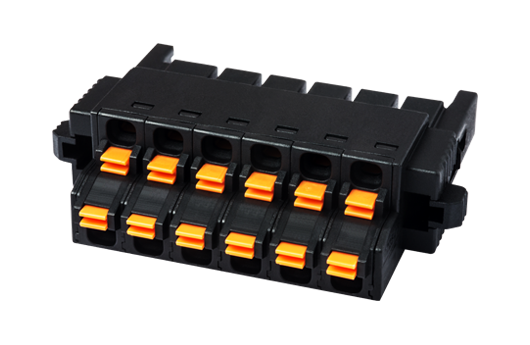

• PCB Connector – Plug, Push-in Design

• 产品长叙述
• PCB Connector – Plug, Push-in Design, Pitch:5.08mm, 300V, 8A

• 产品类型
• PCB Connector – Plug

• 产品间距 (mm)
• 5.08

• 产品颜色
• Black (default)

• 接线方式
• Push in Design

• 固定方式
• With lock flange

• 产品长度 (mm)
• 5.08*(P/2-1)+18.16

• 产品宽度 (mm)
• 12

• 产品高度 (mm)
• 32.1

• 产品实际点数
• 04P~40P

• 产品层数
• Double level

• 绝缘材料
• PA

• 绝缘材料组别
• I

• 阻燃等级，符合UL94
• V0

• 绝缘阻抗
• ≥500MΩ at DC 500V

• 导体材料
• COPPER ALLOY

• 导体表面镀层
• Tin PLATED

• 额定电压 (V)
• 630

• 额定电流 (A)
• 14

• 额定电压 (II/2)(V)
• 630

• 额定电压 (III/2)(V)
• 320

• 额定电压 (III/3)(V)
• 250

• 额定冲击电压 (II/2)(KV)
• 4

• 额定冲击电压 (III/2)(KV)
• 4

• 额定冲击电压 (III/3)(KV)
• 4

• 最小硬质导线横截面积 (mm²)
• 0.2

• 最大硬质导线横截面积 (mm²)
• 1.5

• 最小柔性导线横截面积 (mm²)
• 0.2

• 最大柔性导线横截面积 (mm²)
• 1.5

• 柔性导线横截面积，最小管状裸端子 (mm²)
• 0.25

• 柔性导线横截面积，最大管状裸端子 (mm²)
• 1

• 柔性导线横截面积，最小管状预绝缘端子 (mm²)
• 0.25

• 柔性导线横截面积，最大管状预绝缘端子 (mm²)
• 1

• 具有相同截面积的二根柔性导线，最小双线管状预绝缘端子 (mm²)
• 0.5

• 具有相同截面积的二根柔性导线，最大双线管状预绝缘端子 (mm²)
• 0.5

• 螺丝刀规格
• 0.4x2.5

• 法兰最大扭矩 (N.m)
• 0.1

• 剥线长度 (mm)
• 8~9

• 额定电压 (UL/CUL标准B组)(V)
• 300

• 额定电流 (UL/CUL标准B组)(A)
• 8

• 额定电压 (UL/CUL标准D组)(V)
• 300

• 额定电流 (UL/CUL标准D组)(A)
• 8

• 最小硬质导线(AWG)，符合UL/CUL
• 28

• 最大硬质导线(AWG)，符合UL/CUL
• 16

• 最小多芯导线(AWG)，符合UL/CUL
• 28

• 最大多芯导线(AWG)，符合UL/CUL
• 16

• 手指防护
• YES

• 最高工作温度 (°C)
• 120

• 最低工作温度 (°C)
• -40

• 线径范围B组 (AWG)
• 28~16

• 额定电压B组 (V)
• 300

• 额定电流B组 (A)
• 8

• 线径范围D组 (AWG)
• 28~16

• 额定电压D组 (V)
• 300

• 额定电流D组 (A)
• 8

• 线径范围B组 (AWG)
• 28~16

• 额定电压B组 (V)
• 300

• 额定电流B组 (A)
• 8

• 线径范围D组 (AWG)
• 28~16

• 额定电压D组 (V)
• 300

• 额定电流D组 (A)
• 8
