• 产品概述

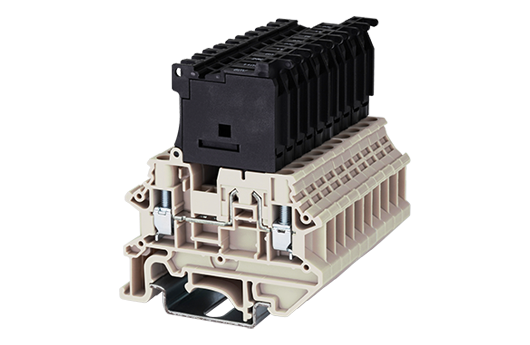

• Fuse Terminal Block, Screw Connection

• 产品长叙述
• Fuse Terminal Block, Screw Connection, Width：6.1mm, M3, 300V, 10A

• 产品类型
• Fuse Terminal Block, Screw Connection

• 产品颜色
• Beige (default)

• 接线方式
• Screw Connection

• 固定方式
• Rail mounting

• 产品长度 (mm)
• 57.8

• 产品宽度 (mm)
• 6.1

• 产品高度 (mm)
• 68.8

• 产品实际点数
• ≥1P

• 产品层数
• Single level

• 连接点数
• 2

• 绝缘材料
• PA

• 绝缘材料组别
• I

• 阻燃等级，符合UL94
• V0

• 绝缘阻抗
• ≥500MΩ at DC 500V

• 导体表面镀层
• Tin PLATED

• 额定电压 (V)
• 300

• 额定电流 (A)
• 6.3

• 额定电压 (III/3)(V)
• 300

• 额定冲击电压 (II/2)(KV)
• 8

• 额定冲击电压 (III/2)(KV)
• 8

• 额定冲击电压 (III/3)(KV)
• 8

• 最小硬质导线横截面积 (mm²)
• 0.34

• 最大硬质导线横截面积 (mm²)
• 4

• 最小柔性导线横截面积 (mm²)
• 0.34

• 最大柔性导线横截面积 (mm²)
• 4

• 柔性导线横截面积，最小管状裸端子 (mm²)
• 0.34

• 柔性导线横截面积，最大管状裸端子 (mm²)
• 4

• 柔性导线横截面积，最小管状预绝缘端子 (mm²)
• 0.34

• 柔性导线横截面积，最大管状预绝缘端子 (mm²)
• 4

• 具有相同截面积的二根最小硬质导线横截面积 (mm²)
• 0.34

• 具有相同截面积的二根最大硬质导线横截面积 (mm²)
• 2.5

• 具有相同截面积的二根最小柔性导线横截面积 (mm²)
• 0.34

• 具有相同截面积的二根最大柔性导线横截面积 (mm²)
• 2.5

• 具有相同截面积的二根柔性导线，最小管状裸端子 (mm²)
• 0.34

• 具有相同截面积的二根柔性导线，最大管状裸端子 (mm²)
• 1.5

• 具有相同截面积的二根柔性导线，最小双线管状预绝缘端子 (mm²)
• 0.5

• 具有相同截面积的二根柔性导线，最大双线管状预绝缘端子 (mm²)
• 2.5

• 螺纹规格
• M3

• 一字螺丝刀规格 (刃厚__x刃宽__)(mm)
• 0.6x3.5

• 螺丝刀规格
• PH1

• 建議最小扭矩 (N.m)
• 0.5

• 建議最大扭矩 (N.m)
• 0.6

• 剥线长度 (mm)
• 9~11

• 安装导轨
• TS-35N/TS-35/15N

• 是否需要边盖
• YES

• 是否接地
• NO

• 额定电压 (UL/CUL标准B组)(V)
• 300

• 额定电流 (UL/CUL标准B组)(A)
• 10

• 额定电压 (UL/CUL标准C组)(V)
• 300

• 额定电流 (UL/CUL标准C组)(A)
• 10

• 额定电压 (UL/CUL标准D组)(V)
• 300

• 额定电流 (UL/CUL标准D组)(A)
• 10

• 最小硬质导线(AWG)，符合UL/CUL
• 22

• 最大硬质导线(AWG)，符合UL/CUL
• 10

• 最小多芯导线(AWG)，符合UL/CUL
• 22

• 最大多芯导线(AWG)，符合UL/CUL
• 10

• 手背防护
• YES

• 手指防护
• YES

• 最高工作温度 (°C)
• 120

• 最低工作温度 (°C)
• -40

• 线径范围B组 (AWG)
• 22~10

• 额定电压B组 (V)
• 300

• 额定电流B组 (A)
• 10

• 线径范围C组 (AWG)
• 22~10

• 额定电压C组 (V)
• 300

• 额定电流C组 (A)
• 10

• 线径范围D组 (AWG)
• 22~10

• 额定电压D组 (V)
• 300

• 额定电流D组 (A)
• 10

• 线径范围B组 (AWG)
• 22~10

• 额定电压B组 (V)
• 300

• 额定电流B组 (A)
• 10

• 线径范围C组 (AWG)
• 22~10

• 额定电压C组 (V)
• 300

• 额定电流C组 (A)
• 10

• 线径范围D组 (AWG)
• 22~10

• 额定电压D组 (V)
• 300

• 额定电流D组 (A)
• 10
