• 产品概述

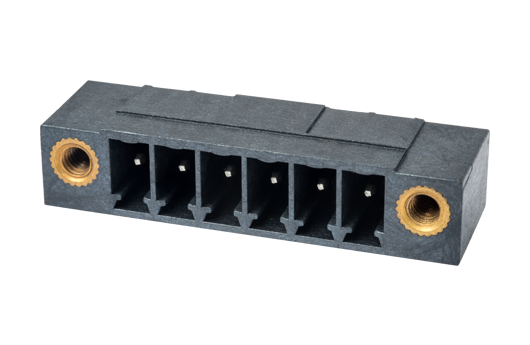

• PCB Connector – Socket, Reflow soldering

• 产品长叙述
• PCB Connector – Socket, Reflow soldering, Pitch: 3.81 mm, 300V, 8A

• 产品类型
• PCB Connector – Socket

• 产品间距 (mm)
• 3.81

• 产品颜色
• Black (default)

• 固定方式
• With threaded flange

• 焊接方式
• Reflow Soldering (Temperature condition according to standard IPC/JEDEC J-STD-020E)

• 产品长度 (mm)
• 3.81*(P-1)+14.4

• 产品宽度 (mm)
• 9.2

• 产品高度 (mm)
• 7.2

• 引脚尺寸 (厚度____ x 宽度____mm)
• 0.8x0.8

• 焊孔直径 (mm)
• 1.4

• 产品实际点数
• 02P~24P

• 产品层数
• Single level

• 绝缘材料
• HIGH-TEMPERATURE PLASTICS

• 绝缘材料组别
• IIIa

• 阻燃等级，符合UL94
• V0

• 绝缘阻抗
• ≥500MΩ at DC 500V

• 导体材料
• COPPER ALLOY

• 导体表面镀层
• Tin PLATED

• 溼度敏感等级
• 1

• 额定电压 (V)
• 320

• 额定电流 (A)
• 14

• 额定电压 (II/2)(V)
• 320

• 额定电压 (III/2)(V)
• 160

• 额定电压 (III/3)(V)
• 160

• 额定冲击电压 (II/2)(KV)
• 2.5

• 额定冲击电压 (III/2)(KV)
• 2.5

• 额定冲击电压 (III/3)(KV)
• 2.5

• 额定电压 (UL/CUL标准B组)(V)
• 300

• 额定电流 (UL/CUL标准B组)(A)
• 8

• 额定电压 (UL/CUL标准D组)(V)
• 300

• 额定电流 (UL/CUL标准D组)(A)
• 8

• 手指防护
• YES

• 最高工作温度 (°C)
• 120

• 最低工作温度 (°C)
• -40

• 额定电压B组 (V)
• 300

• 额定电流B组 (A)
• 8

• 额定电压D组 (V)
• 300

• 额定电流D组 (A)
• 8

• 额定电压B组 (V)
• 300

• 额定电流B组 (A)
• 8

• 额定电压D组 (V)
• 300

• 额定电流D组 (A)
• 8
