• 产品概述

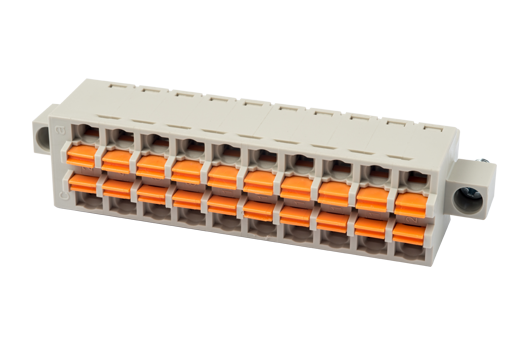

• PCB Connector – Plug, Push-in Design

• 产品长叙述
• PCB Connector – Plug, Push-in Design, Pitch：5.08mm, 300V, 6A

• 产品类型
• PCB Connector – Plug

• 产品间距 (mm)
• 5.08

• 产品颜色
• Refer to drawing

• 接线方式
• Push in Design

• 固定方式
• With screw flange

• 产品长度 (mm)
• 5.08*(P/2-1)+20.2

• 产品宽度 (mm)
• 14.6

• 产品高度 (mm)
• 22.25

• 产品点数
• 20P~44P

• 产品实际点数
• 20P~44P

• 绝缘材料
• PA

• 绝缘材料组别
• I

• 阻燃等级，符合UL94
• V0

• 绝缘阻抗
• 500MΩ at DC 500V

• 导体材料
• HIGH PERFORMANCE COPPER ALLOY

• 导体表面镀层
• Au Plated

• 额定电压 (V)
• 320

• 额定电流 (A)
• 6

• 额定电压 (II/2)(V)
• 320

• 额定电压 (III/2)(V)
• 320

• 额定电压 (III/3)(V)
• 250

• 额定冲击电压 (II/2)(KV)
• 4

• 额定冲击电压 (III/2)(KV)
• 4

• 额定冲击电压 (III/3)(KV)
• 4

• 最小硬质导线横截面积 (mm²)
• 0.2

• 最大硬质导线横截面积 (mm²)
• 1.5

• 柔性导线横截面积，最小管状裸端子 (mm²)
• 0.25

• 柔性导线横截面积，最大管状裸端子 (mm²)
• 1.5

• 柔性导线横截面积，最小管状预绝缘端子 (mm²)
• 0.25

• 柔性导线横截面积，最大管状预绝缘端子 (mm²)
• 1.5

• 法兰最大扭矩 (N.m)
• 0.3

• 剥线长度 (mm)
• 8~9

• 额定电压 (UL/CUL标准B组)(V)
• 300

• 额定电流 (UL/CUL标准B组)(A)
• 6

• 额定电压 (UL/CUL标准D组)(V)
• 300

• 额定电流 (UL/CUL标准D组)(A)
• 6

• 最小硬质导线(AWG)，符合UL/CUL
• 28

• 最大硬质导线(AWG)，符合UL/CUL
• 16

• 手指防护
• YES

• 最高工作温度 (°C)
• 120

• 最低工作温度 (°C)
• -40
