0229-A5XXY

Bornas de Conexión PCBBornas Macho PCB

Pitch : 5.08 mm, 300V, 12A

AccesoriosPDF Descargar Investigación Agregar

CAD data

  • Informacion General
    • Descripción corta

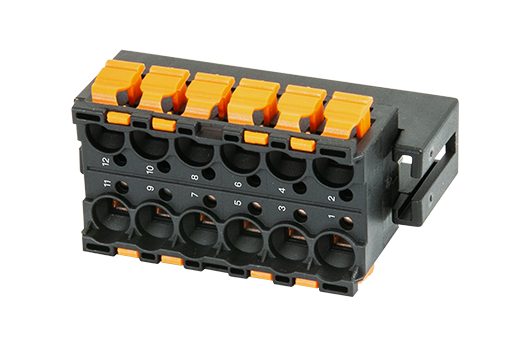

    • Pluggable terminal block, Push-in Design
    • Descripción larga
    • Pluggable terminal block, Push-in Design, Pitch :5.08mm, 300V, 12A
    • CategoryCategoria
    • Pluggable terminal block– Socket
    • Paso(mm)
    • 5.08
    • Color
    • Black (default)
    • Metodo de conexión
    • Push-in Design
    • Tipo de anclaje
    • With mounting flange
    • Largo(mm)
    • 5.08*(P/2-1)+14.54
    • Ancho(mm)
    • 20.8
    • Alto (mm)
    • 22
    • Numero de posiciones
    • 04P~16P
    • Nivel
    • 2
  • Informacion materia prima
    • Aislante
    • PA
    • Grupo de aislante
    • Ⅰ
    • Máximo retardo llama, de acuerdo con UL94
    • V0
    • Resistencia de aislamiento
    • ≧500MΩ at DC 500V
    • Conductor
    • COPPER ALLOY
    • Acabado
    • Tin PLATED
  • Datos IEC
    • Máximo voltaje(V)
    • 320
    • Máxima corriente (A)
    • 14
    • Máximo voltaje (II/2)(V)
    • 320
    • Máximo voltaje (III/2)(V)
    • 160
    • Máximo voltaje (III/3)(V)
    • 160
    • Máximo voltaje de pico (II/2)(KV)
    • 2.5
    • Máximo voltaje de pico (III/2)(KV)
    • 2.5
    • Máximo voltaje de pico (III/3)(KV)
    • 2.5
    • Minima sección coductor solido (mm²)
    • 0.2
    • Máxima sección coductor solido (mm²)
    • 1.5
    • Minima sección coductor cablecillo (mm²)
    • 0.2
    • Maxima sección coductor cablecillo (mm²)
    • 1.5
    • Conductor flexible, con min. casquillo sin cubierta aislante (mm²)
    • 0.25
    • Conductor flexible, con max. casquillo sin cubierta aislante (mm²)
    • 1.5
    • Conductor flexible, con min. casquillo sin cubierta aislante (mm²)
    • 0.25
    • Conductor flexible, con max. casquillo con cubierta aislante (mm²)
    • 1.5
    • Tamaño destonillador (Espesor del cuerpo x anchura) (mm)
    • 0.6x3.5
    • Pelado (mm)
    • 8~9
  • Datos UL
    • Máximo voltaje (UL/CUL Group B)(V)
    • 300
    • Máximo voltaje (UL/CUL Group B)(A)
    • 12
    • Máximo voltaje (UL/CUL Group D)(V)
    • 300
    • Máximo voltaje (UL/CUL Group D)(A)
    • 10
    • Máximo AWG hilo rigido acc to UL/CUL
    • 28
    • Máximo AWG hilo rigido acc to UL/CUL
    • 14
    • Mínimo AWG cablecillo acc to UL/CUL
    • 28
    • Máximo AWG cablecillo acc to UL/CUL
    • 14
  • Medio ambiente & Seguridad
    • Protección trasera (Si or No)
    • YES
    • Protección tactil (si o No)
    • YES
    • Máxima temperatura de trabajo (°C)
    • 120
    • Mínima temperatura de trabajo (°C)
    • -40
  • Homologación UL
    • Rango sección conductor Group B)(AWG)
    • 28~14
    • Máximo voltaje (Group B)(V)
    • 300
    • Máxima corriente (Group B)(A)
    • 12
    • Rango sección conductor Group D)(AWG)
    • 28~14
    • Máximo voltaje (Group D)(V)
    • 300
    • Máxima corriente (Group D)(A)
    • 10
  • Homologación CUL
    • Rango sección conductor Group B)(AWG)
    • 28~14
    • Máximo voltaje (Group B)(V)
    • 300
    • Máxima corriente (Group B)(A)
    • 12
    • Rango sección conductor Group D)(AWG)
    • 28~14
    • Máximo voltaje (Group D)(V)
    • 300
    • Máxima corriente (Group D)(A)
    • 10
