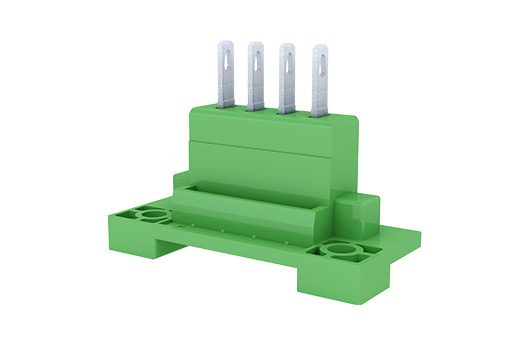

2EHDPN-XXP

Bornas de Conexión PCBBornas Macho PCB

Pitch: 5.08mm, 300V, 15A

AccesoriosPDF Descargar Investigación Agregar

CAD data

  • Informacion General
    • Descripción corta
    • Connector – Socket, Manual welding
    • Descripción larga
    • PCB Connector, Pitch: 5.08mm, 300V, 15A
    • CategoryCategoria
    • PCB Connector – Socket
    • Paso(mm)
    • 5.08
    • Color
    • Green (default)
    • Metodo de conexión
    • Manual welding&Slip-on connection
    • Tipo de anclaje
    • With threaded flange
    • Metodo de soldadura
    • Manual welding
    • Largo(mm)
    • 5.08*(P-1)+25.4
    • Ancho(mm)
    • 17.5
    • Alto (mm)
    • 29.5
    • Dimensiones del pin (Espesor x anchura)
    • 0.8x2.8
    • Numero de posiciones
    • 02P~24P
    • Nivel
    • Single level
  • Informacion materia prima
    • Aislante
    • PA
    • Grupo de aislante
    • I
    • Máximo retardo llama, de acuerdo con UL94
    • V0
    • Resistencia de aislamiento
    • ≥500MΩ at DC 500V
    • Conductor
    • COPPER ALLOY
    • Acabado
    • Tin PLATED
  • Datos IEC
    • Máximo voltaje(V)
    • 630
    • Máxima corriente (A)
    • 18
    • Máximo voltaje (II/2)(V)
    • 630
    • Máximo voltaje (III/2)(V)
    • 320
    • Máximo voltaje (III/3)(V)
    • 320
    • Máximo voltaje de pico (II/2)(KV)
    • 4
    • Máximo voltaje de pico (III/2)(KV)
    • 4
    • Máximo voltaje de pico (III/3)(KV)
    • 4
    • Minima sección coductor solido (mm²)
    • 0.2
    • Máxima sección coductor solido (mm²)
    • 2.5
    • Minima sección coductor cablecillo (mm²)
    • 0.2
    • Maxima sección coductor cablecillo (mm²)
    • 2.5
  • Datos UL
    • Máximo voltaje (UL/CUL Group B)(V)
    • 300
    • Máximo voltaje (UL/CUL Group B)(A)
    • 15
    • Máximo voltaje (UL/CUL Group D)(V)
    • 300
    • Máximo voltaje (UL/CUL Group D)(A)
    • 10
    • Máximo AWG hilo rigido acc to UL/CUL
    • 24
    • Máximo AWG hilo rigido acc to UL/CUL
    • 12
    • Mínimo AWG cablecillo acc to UL/CUL
    • 24
    • Máximo AWG cablecillo acc to UL/CUL
    • 12
  • Medio ambiente & Seguridad
    • Protección tactil (si o No)
    • YES
    • Máxima temperatura de trabajo (°C)
    • 120
    • Mínima temperatura de trabajo (°C)
    • -40

  • EHDK1

    Keycode

    For EHD series.
    Orange color.
    Using UL94-V0 class of insulation material.
  • Agregar
    •

The web catalog is for reference only. Dinkle remains the right of product modification and engineering change of the design. The final product is made according to engineering drawing.
