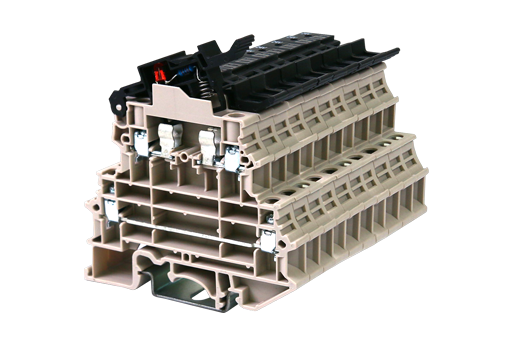

DKK4N-TFLXX

Bornas de Conexión de Carril DINConexión mediante tornillo

M3, 300V, 30A, Beige (default)

AccesoriosPDF Descargar Investigación Agregar

CAD data

  • Informacion General
    • Descripción corta
    • DIN rail terminal blocks, Fuse terminal blocks
    • Descripción larga
    • Fuse terminal blocks, Screw Connection, Width：8mm, M3.5, 300V, 30A
    • CategoryCategoria
    • Fuse terminal blocks
    • Color
    • Beige (default)
    • Metodo de conexión
    • Screw connection
    • Tipo de anclaje
    • Rail mounting

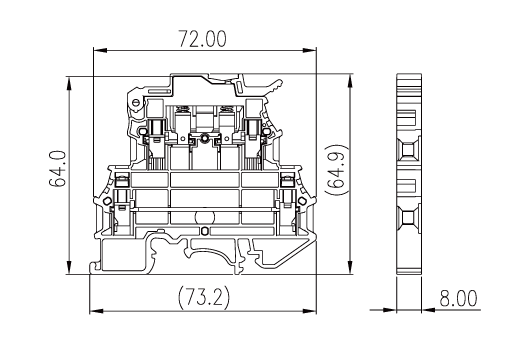

    • Largo(mm)
    • 72.5
    • Ancho(mm)
    • 8
    • Alto (mm)
    • 60.5
    • Numero de posiciones
    • ≥1P
    • Nivel
    • Double level
    • Numero de contactos
    • 4
  • Informacion materia prima
    • Aislante
    • PA
    • Grupo de aislante
    • I
    • Máximo retardo llama, de acuerdo con UL94
    • V0
    • Resistencia de aislamiento
    • ≥500MΩ at DC 500V
  • Datos IEC
    • Máximo voltaje(V)
    • 800
    • Máxima corriente (A)
    • 30
    • Máximo voltaje (III/3)(V)
    • 800
    • Máximo voltaje de pico (II/2)(KV)
    • 8
    • Máximo voltaje de pico (III/2)(KV)
    • 8
    • Máximo voltaje de pico (III/3)(KV)
    • 8
    • Minima sección coductor solido (mm²)
    • 0.5
    • Máxima sección coductor solido (mm²)
    • 4
    • Minima sección coductor cablecillo (mm²)
    • 0.5
    • Maxima sección coductor cablecillo (mm²)
    • 4
    • Conductor flexible, con min. casquillo sin cubierta aislante (mm²)
    • 0.5
    • Conductor flexible, con max. casquillo sin cubierta aislante (mm²)
    • 4
    • Conductor flexible, con min. casquillo sin cubierta aislante (mm²)
    • 0.5
    • Conductor flexible, con max. casquillo con cubierta aislante (mm²)
    • 4
    • 2 conductores con la misma sección, hilo rigido min. (mm²)
    • 0.5
    • 2 conductores con la misma sección, hilo rigido max. (mm²)
    • 2.5
    • 2 conductores con la misma sección, cablecillo min. (mm²)
    • 0.5
    • 2 conductores con la misma sección, cablecillo max. (mm²)
    • 2.5
    • 2 conductores con la misma sección, cablecillob con min. casquillo sin cubierta aislante (mm²)
    • 0.5
    • 2 conductores con la misma sección, cablecillo con max. casquillo sin cubierta aislante (mm²)
    • 2.5
    • 2 conductores con la misma sección, cablecillo min. 2 casquillo con cubierta aislante (mm²)
    • 0.5
    • 2 conductores con la misma sección, cablecillo max. 2 casquillo con cubierta aislante (mm²)
    • 2.5
    • Rosca de tornillo
    • M3.5
    • Tamaño destonillador (Espesor del cuerpo x anchura) (mm)
    • 0.8x4.0
    • Tamaño destornillador Philips
    • PH1
    • Máximo apriete (N.m)
    • 0.67
    • Pelado (mm)
    • 10~12
    • Rail de montaje
    • TS-35
    • Cubierta final requerida
    • YES
    • Conexiones de toma de masa
    • NO
  • Datos UL
    • Máximo voltaje (UL/CUL Group B)(V)
    • 300
    • Máximo voltaje (UL/CUL Group B)(A)
    • 30
    • Máximo voltaje (UL/CUL Group C)(V)
    • 300
    • Máximo voltaje (UL/CUL Group C)(A)
    • 30
    • Máximo voltaje (UL/CUL Group D)(V)
    • 600
    • Máximo voltaje (UL/CUL Group D)(A)
    • 5
    • Máximo AWG hilo rigido acc to UL/CUL
    • 22
    • Máximo AWG hilo rigido acc to UL/CUL
    • 10
    • Mínimo AWG cablecillo acc to UL/CUL
    • 22
    • Máximo AWG cablecillo acc to UL/CUL
    • 10
  • Medio ambiente & Seguridad
    • Protección trasera (Si or No)
    • YES
    • Protección tactil (si o No)
    • YES
    • Máxima temperatura de trabajo (°C)
    • 120
    • Mínima temperatura de trabajo (°C)
    • -40
