• 产品概述

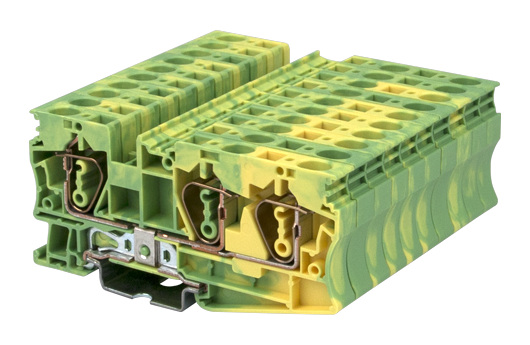

• DIN Rail terminal blocks, Grounding terminal blocks

• 产品长叙述
• DIN Rail terminal blocks, Grounding terminal blocks, Green-Yellow (default)

• 产品类型
• Grounding terminal blocks

• 产品颜色
• Green-Yellow (default)

• 接线方式
• Spring Clamp Connection

• 固定方式
• Rail Mounting

• 产品长度 (mm)
• 90.5

• 产品宽度 (mm)
• 8

• 产品高度 (mm)
• 42

• 产品层数
• Single level

• 连接点数
• 3

• 绝缘材料
• PA

• 绝缘材料组别
• I

• 阻燃等级，符合UL94
• V0

• 绝缘阻抗
• ≧500MΩ at DC 500V

• 额定电压 (V)
• 800

• 额定电压 (III/3)(V)
• 800

• 额定冲击电压 (II/2)(KV)
• 8

• 额定冲击电压 (III/2)(KV)
• 8

• 额定冲击电压 (III/3)(KV)
• 8

• 最小硬质导线横截面积 (mm²)
• 0.5

• 最大硬质导线横截面积 (mm²)
• 10

• 最小柔性导线横截面积 (mm²)
• 0.5

• 最大柔性导线横截面积 (mm²)
• 6

• 柔性导线横截面积，最小管状裸端子 (mm²)
• 0.5

• 柔性导线横截面积，最大管状裸端子 (mm²)
• 6

• 柔性导线横截面积，最小管状预绝缘端子 (mm²)
• 0.5

• 柔性导线横截面积，最大管状预绝缘端子 (mm²)
• 4

• 具有相同截面积的二根柔性导线，最小双线管状预绝缘端子 (mm²)
• 0.5

• 具有相同截面积的二根柔性导线，最大双线管状预绝缘端子 (mm²)
• 1.5

• 一字螺丝刀规格 (刃厚__x刃宽__)(mm)
• 1.0x5.5

• 剥线长度 (mm)
• 12

• 安装导轨
• TS-35

• 是否需要边盖
• YES

• 是否接地
• YES

• 额定电压 (UL/CUL标准B组)(V)
• 600

• 额定电压 (UL/CUL标准C组)(V)
• 600

• 最小硬质导线(AWG)，符合UL/CUL
• 24

• 最大硬质导线(AWG)，符合UL/CUL
• 8

• 最小多芯导线(AWG)，符合UL/CUL
• 24

• 最大多芯导线(AWG)，符合UL/CUL
• 8

• 手背防护
• YES

• 手指防护
• YES

• 最高工作温度 (°C)
• 120

• 最低工作温度 (°C)
• -40

• 线径范围B组 (AWG)
• 24~8

• 额定电压B组 (V)
• 600

• 线径范围C组 (AWG)
• 24~8

• 额定电压C组 (V)
• 600

• 线径范围B组 (AWG)
• 24~8

• 额定电压B组 (V)
• 600

• 线径范围C组 (AWG)
• 24~8

• 额定电压C组 (V)
• 600

• 线径范围 (mm²)
• 0.5~6

• 额定电压 (V)
• 800
