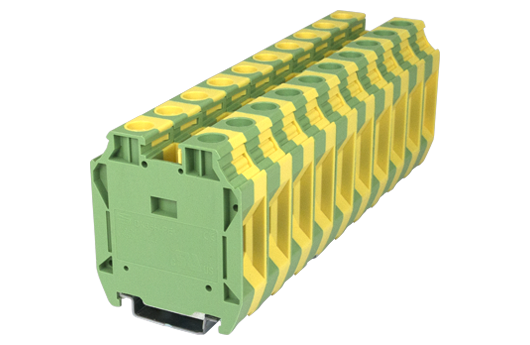

DK35H-PE

导轨端子螺丝式

600V, Green-Yellow (default)

配件下載PDF 發送諮詢 加入諮詢清單

CAD data

  • 一般资讯
    • 产品概述
    • Grounding Terminal Block, Screw Connection
    • 产品长叙述
    • Grounding Terminal Block, Screw Connection, 600V, Green-Yellow (default)
    • 产品类型
    • Grounding Terminal Block
    • 产品间距 (mm)
    • 16
    • 产品颜色
    • Green-Yellow (default)
    • 接线方式
    • Screw Connection
    • 固定方式
    • Rail mounting
    • 产品长度 (mm)
    • 52
    • 产品宽度 (mm)
    • 16
    • 产品高度 (mm)
    • 59
    • 产品实际点数
    • ≥1P
    • 产品层数
    • Single level
    • 连接点数
    • 2
  • 材料信息
    • 绝缘材料
    • PA
    • 绝缘材料组别
    • I
    • 阻燃等级,符合UL94
    • V0
    • 绝缘阻抗
    • ≥500MΩ at DC 500V
  • 连接数据-IEC
    • 额定电压 (V)
    • 1000
    • 额定电压 (III/3)(V)
    • 1000
    • 额定冲击电压 (II/2)(KV)
    • 8
    • 额定冲击电压 (III/2)(KV)
    • 8
    • 额定冲击电压 (III/3)(KV)
    • 8
    • 最小硬质导线横截面积 (mm²)
    • 2.5
    • 最大硬质导线横截面积 (mm²)
    • 35(for copper rail) 25(for steel rail)
    • 最小柔性导线横截面积 (mm²)
    • 2.5
    • 最大柔性导线横截面积 (mm²)
    • 35(for copper rail) 25(for steel rail)
    • 柔性导线横截面积,最小管状裸端子 (mm²)
    • 2.5
    • 柔性导线横截面积,最大管状裸端子 (mm²)
    • 35(for copper rail) 25(for steel rail)
    • 柔性导线横截面积,最小管状预绝缘端子 (mm²)
    • 2.5
    • 柔性导线横截面积,最大管状预绝缘端子 (mm²)
    • 35(for copper rail) 25(for steel rail)
    • 具有相同截面积的二根最小硬质导线横截面积 (mm²)
    • 2.5
    • 具有相同截面积的二根最大硬质导线横截面积 (mm²)
    • 10
    • 具有相同截面积的二根最小柔性导线横截面积 (mm²)
    • 2.5
    • 具有相同截面积的二根最大柔性导线横截面积 (mm²)
    • 10
    • 具有相同截面积的二根柔性导线,最小管状裸端子 (mm²)
    • 2.5
    • 具有相同截面积的二根柔性导线,最大管状裸端子 (mm²)
    • 10
    • 具有相同截面积的二根柔性导线,最小双线管状预绝缘端子 (mm²)
    • 2.5
    • 具有相同截面积的二根柔性导线,最大双线管状预绝缘端子 (mm²)
    • 16
    • 螺纹规格
    • M6(wire) M4(rail)
    • 一字螺丝刀规格 (刃厚__x刃宽__)(mm)
    • 1.0x5.5
    • 额定扭矩 (N.m)
    • 3.5(wire) 1.2(rail)
    • 剥线长度 (mm)
    • 16~18
    • 安装导轨
    • TS-35
    • 是否需要边盖
    • NO
    • 是否接地
    • YES
  • 连接数据-UL
    • 额定电压 (UL/CUL标准B组)(V)
    • 600
    • 额定电压 (UL/CUL标准C组)(V)
    • 600
    • 额定电压 (UL/CUL标准D组)(V)
    • 600
    • 最小硬质导线(AWG),符合UL/CUL
    • 12
    • 最大硬质导线(AWG),符合UL/CUL
    • 1(for copper rail) 3(for steel rail)
    • 最小多芯导线(AWG),符合UL/CUL
    • 12
    • 最大多芯导线(AWG),符合UL/CUL
    • 1(for copper rail) 3(for steel rail)
  • 环境与安全
    • 手背防护
    • YES
    • 手指防护
    • YES
    • 最高工作温度 (°C)
    • 120
    • 最低工作温度 (°C)
    • -40
  • UL认证参数
    • 线径范围B组 (AWG)
    • 12~1(for copper rail) 12~3(for steel rail)
    • 额定电压B组 (V)
    • 600
    • 线径范围C组 (AWG)
    • 12~1(for copper rail) 12~3(for steel rail)
    • 额定电压C组 (V)
    • 600
  • CUL认证参数
    • 线径范围B组 (AWG)
    • 12~1(for copper rail) 12~3(for steel rail)
    • 额定电压B组 (V)
    • 600
    • 线径范围C组 (AWG)
    • 12~1(for copper rail) 12~3(for steel rail)
    • 额定电压C组 (V)
    • 600
  • TS-35

    导轨 适用于DP / DK..N / DK.. / AK / DKB / DKU.. /DKM.. 系列
    材质为铁
    长度为1000mm / 2000mm
  • add
  • TM50W

    标示牌 适用于
    最佳搭配:DP10, DP10-PE, DP10-TN, DP10-TN-PE, DKD10-P001, DPHD10-P001,
    AK10, AK10-PE, AK10-TN, AK10-TN-PE, DK10N, DK10N-PE, DK10N-TN, SS6N

    可用搭配:DP16, DP16-PE, AK16, AK16-PE, AK16-TN, AK35, DK10-PE, DK16N, DK16N-PE, DK16H, DK16-PE,
    DK35N, DK35H, DK35H-PE, DK50, DK50-PE, DK95, DK95-PE, DK150, DK240, DKM Series

    颜色为白色
    采用V0等级绝缘材料
  • add
  • TM-R200

    连续式平板标示牌
  • add

目录仅供参考,实际规格仍依照产品工程图面为准.
